Comment tester un compresseur de climatisation ?

Une climatisation qui souffle tiède (voire carrément chaud)… ça agace vite. Et, souvent, le premier suspect, c’est le compresseur. Normal : c’est lui qui met le circuit frigorifique “en mouvement”, en compressant le fluide frigorigène pour créer les bonnes pressions et permettre l’échange de chaleur. Quand il faiblit, tout le système perd le nord : baisse de puissance, cycles bizarres, disjonctions, bruits inhabituels, ou encore absence de démarrage.

Le hic, c’est qu’un compresseur ne “meurt” pas toujours de façon nette. Parfois, il est sain… mais il ne reçoit pas l’ordre de démarrer (pressostat, carte électronique, relais, condensateur, câblage). D’autres fois, il démarre mais n’arrive plus à monter en pression. Et dans certains cas, le problème vient d’une fuite de fluide, d’un encrassement, d’un détendeur capricieux ou d’un ventilateur HS. Bref : remplacer un compresseur “au feeling”, c’est souvent cher… et parfois inutile.

Important sécurité : dès qu’on touche à l’électricité, à des condensateurs, ou au fluide frigorigène, le risque n’est pas théorique. Coupez toujours l’alimentation, sécurisez la zone, portez vos EPI (gants, lunettes), et respectez la réglementation : la manipulation et la récupération des fluides frigorigènes sont encadrées. Si vous avez un doute, si vous suspectez une fuite, ou si le système utilise des fluides récents (dont certains sont inflammables), l’intervention d’un professionnel n’est pas “un confort”, c’est une obligation de bon sens.

Le rôle du compresseur dans un système de climatisation

Qu’est-ce qu’un compresseur ?

Concrètement, le compresseur est le “moteur” du circuit frigorifique. Il aspire le fluide frigorigène à basse pression (gaz), le comprime, puis l’envoie à haute pression vers l’échangeur (condenseur). Cette compression fait monter la température et la pression du fluide. Ensuite, le fluide se condense, passe par un organe de détente, puis s’évapore dans l’échangeur côté air (évaporateur), en captant les calories de la pièce (mode froid) ou en les restituant (mode chauffage sur une PAC réversible).

En d’autres termes : pas de compression = pas de différence de pression = pas de cycle efficace. Même si les ventilateurs tournent, même si l’unité intérieure souffle, sans compresseur (ou sans commande du compresseur), la clim ne peut pas produire du froid correctement.

Types de compresseurs

On rencontre plusieurs technologies, et elles influencent les symptômes et les méthodes de test :

• Compresseur à piston : compression “mécanique” classique, fréquent dans certains usages, peut générer des bruits plus marqués en cas d’usure.
• Compresseur à vis : plutôt destiné à des puissances élevées, courant dans des applications tertiaires/industrielles.
• Compresseur scroll : très répandu en climatisation et PAC modernes, souvent plus silencieux et efficace, avec des symptômes parfois plus “progressifs”.

Côté automobile, on parle souvent de compresseur avec embrayage électromagnétique (selon les générations) : un élément clé du diagnostic. En résidentiel (split, multisplit, gainable), la régulation inverter et l’électronique de commande peuvent aussi “imiter” une panne compresseur si un capteur ou une protection bloque le démarrage.

Symptômes d’un compresseur de climatisation défectueux

Signes visuels et sonores

Avant même de sortir le multimètre, vos yeux et vos oreilles donnent souvent de bons indices :

• Traces d’huile sur les raccords ou autour du compresseur : souvent associé à une fuite de fluide (l’huile circule avec le fluide).
• Givre anormal sur les tuyauteries ou l’échangeur : peut indiquer un souci de charge, de détendeur, ou de débit d’air.
• Câbles abîmés, connecteurs chauffés, isolants brunis : signe de surintensité, mauvais contact, ou échauffement.
• Corrosion sur bornes/boîtiers : risque de mauvais contact, de perte d’isolement.

Niveau bruit, soyez attentif : cliquetis répétés (tentatives de démarrage), cognements (problème mécanique), grincements (roulements), sifflements (possible restriction, détente, ou fuite). Un compresseur “fatigué” ne sonne pas pareil qu’un compresseur sain.

Comportements anormaux du système

• Air chaud soufflé alors que la consigne est en froid.
• Cycles courts : démarrage puis arrêt rapide, parfois à répétition.
• Disjonctions fréquentes : surintensité au démarrage, défaut d’isolement, ou protection électronique.
• Performance en chute : la clim “marche” mais ne tient plus la charge thermique.

Attention : ces symptômes ne condamnent pas automatiquement le compresseur. Ils indiquent surtout qu’il faut tester méthodiquement.

Préparer le test du compresseur : sécurité et outils

Précautions de sécurité

• Coupez l’alimentation (disjoncteur/sectionneur) avant toute ouverture de capot ou manipulation.
• Déchargez les condensateurs si votre matériel en est équipé : un condensateur peut stocker une énergie dangereuse.
• EPI : gants adaptés, lunettes de protection, chaussures stables, et travaillez dans un environnement sec.
• Fluide frigorigène : ne percez jamais un circuit, ne “purgez” jamais à l’air libre. Respectez la réglementation en vigueur.

En cas de doute (fuite suspectée, odeur, givre étrange, protection qui déclenche), stoppez et faites intervenir un professionnel. Mieux vaut un diagnostic propre qu’une casse en cascade.

Outils nécessaires

• Multimètre : tensions, résistances, continuité.
• Jeu de manomètres : lecture BP/HP (basse et haute pression) sur systèmes compatibles.
• Détecteur de fuites : utile si suspicion de perte de charge.
• Mégohmmètre : test d’isolement (très pertinent sur compresseur).
• Thermomètre : comparaison des températures sur tuyaux/air soufflé.
• Outillage courant : clés, tournevis, lampe, colliers, chiffon.

Étapes pour tester un compresseur de climatisation

Inspection visuelle

Commencez simple : capots ouverts (alimentation coupée), observez calmement.

• Boîtier et supports : silentblocs, fixations, vibrations anormales.
• Bornes et connecteurs : oxydation, serrage, traces de chauffe.
• Câbles : gaine abîmée, frottements, pincements.
• Corrosion : surtout en extérieur, proche du littoral ou en atmosphère humide.
• Traces de fuite : huile, poussière collée, auréoles.

Astuce : si vous voyez une zone “sale et huileuse” autour d’un raccord, notez l’emplacement. Le compresseur peut être innocent : c’est peut-être la fuite qui a fait chuter la performance… et le compresseur est juste “en protection”.

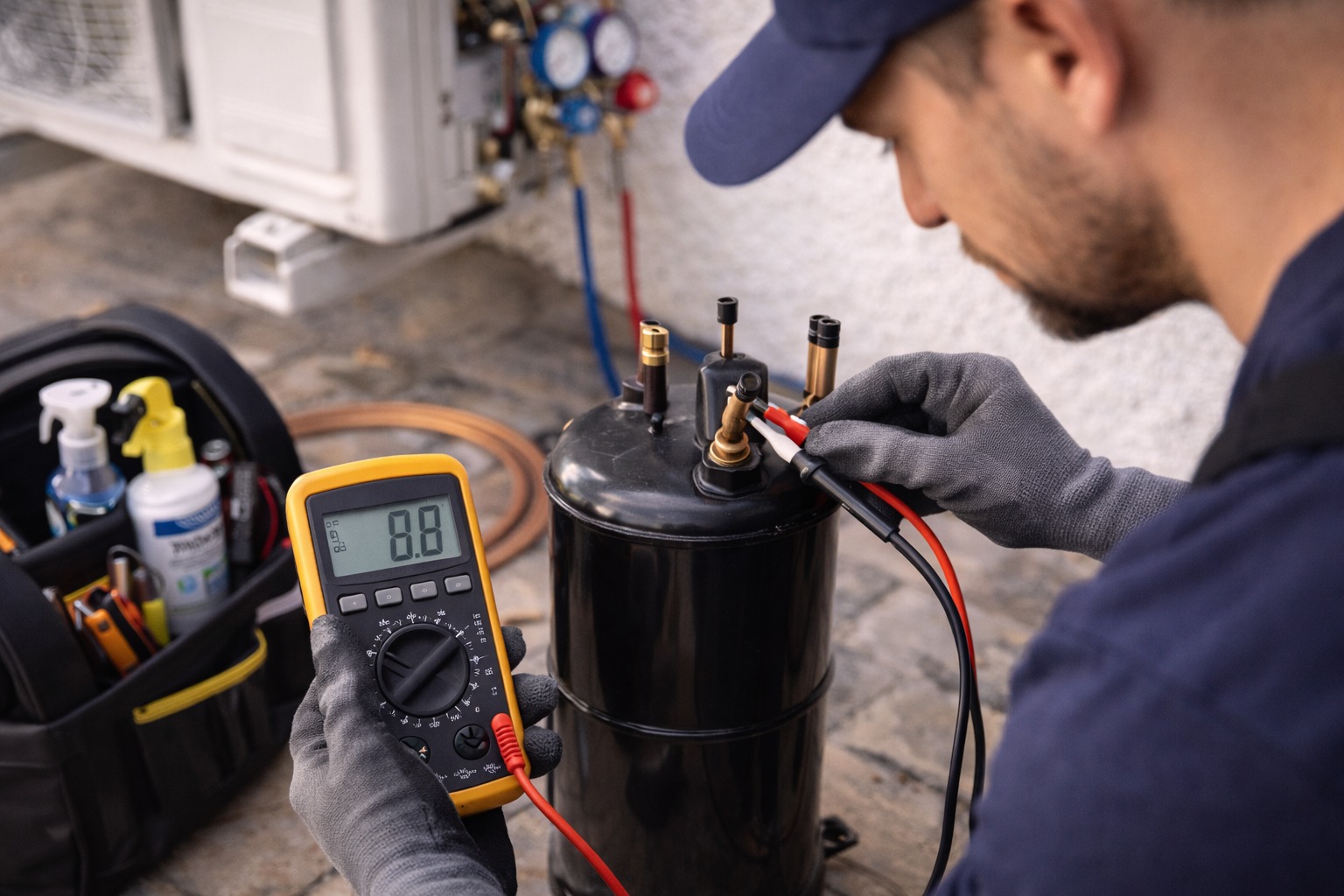

Tests électriques avec un multimètre

1) Vérification de l’alimentation

• Système résidentiel : vérifiez la présence de tension conforme (souvent 230 V en monophasé, selon installation).
• Automobile : on est sur du 12 V côté commande (embrayage/électrovanne), avec une logique pilotée par le véhicule.

Si aucune tension n’arrive quand la clim est censée démarrer : suspectez la commande (thermostat, carte, relais, sécurité pression), pas forcément le compresseur.

2) Mesure des enroulements (bornes C, R, S)

Sur beaucoup de compresseurs monophasés, vous trouverez trois bornes : C (commun), R (run), S (start). Alimentation coupée, connecteurs retirés, mesurez la résistance :

• C–R : souvent faible
• C–S : souvent faible
• R–S : généralement la somme des deux précédentes

Les valeurs varient selon la puissance, mais un ordre de grandeur couramment rencontré est 0,5 à 2 ohms sur certaines mesures. Ce qui compte surtout :

• Valeur infinie (OL) : enroulement coupé.
• 0 ohm ou très proche : court-circuit possible.
• Incohérence (R–S qui ne “correspond” pas) : suspicion de défaut interne.

3) Test à la masse (défaut d’isolement)

Mesurez entre chaque borne (C, R, S) et la carcasse métallique (masse). Un compresseur sain doit présenter une isolation très élevée : au multimètre, on attend typiquement une valeur infinie (pas de continuité). Toute valeur différente de l’infini peut indiquer un problème d’isolement, avec risque de disjonction et de danger électrique.

Pour un diagnostic sérieux, le mégohmmètre est idéal : il “pousse” un test d’isolement plus révélateur qu’un simple multimètre.

Mesure des pressions avec manomètre

La lecture BP/HP est un des moyens les plus parlants pour savoir si le compresseur comprime réellement. Mais attention : connecter des manomètres et interpréter des pressions suppose de connaître le fluide, l’état de la machine, et de respecter les règles de sécurité (risque de brûlure, de fuite, et réglementation sur les fluides).

Visuel simple : raccordement manomètre

[BASSE PRESSION / BP]  ---- flexible bleu ---->  raccord service BP (gros tuyau)
[HAUTE PRESSION / HP]  ---- flexible rouge --->  raccord service HP (petit tuyau)
                    [Manifold / collecteur]


Voici une grille de lecture “type” (elle doit toujours être adaptée au fluide, à la température extérieure, et au mode de fonctionnement) :

Important : si vous observez une HP anormalement élevée, ne laissez pas tourner “pour voir”. Un défaut de ventilation, un échangeur encrassé, ou une obstruction peuvent faire grimper les pressions et abîmer le compresseur.

Tester le pressostat

Le pressostat (ou capteur de pression, selon systèmes) sécurise le fonctionnement : s’il détecte une pression trop basse (manque de fluide) ou trop haute (danger), il peut empêcher l’activation du compresseur.

• Alimentation coupée, contrôlez la continuité selon la logique du composant (tout n’est pas “fermé” en permanence).
• Si le système refuse de démarrer et que les pressions/charge sont incohérentes, le pressostat est un suspect sérieux… mais pas le seul.

Diagnostiquer un compresseur sans démonter (méthode simplifiée)

Parfois, l’accès est limité (clim mobile, monobloc, certaines unités compactes). Sans démontage, vous pouvez quand même obtenir des indices :

• Test au bruit : démarrage franc ou bourdonnement ? cliquetis répétés ?
• Comportement : la machine se met-elle en sécurité rapidement ? cycles anormalement courts ?
• Température des tuyaux (si accessibles) : en mode froid, un tuyau peut devenir plus frais, l’autre plus chaud. Si tout reste “plat”, la compression est suspecte.

Cette méthode ne remplace pas les mesures, mais elle aide à décider : “je poursuis le diagnostic” ou “j’appelle un pro”.

Que faire selon les résultats du test ?

Si le compresseur est hors service

Si les enroulements sont coupés/court-circuités, si l’isolement est mauvais, ou si le compresseur ne comprime plus malgré une commande correcte, le remplacement devient généralement incontournable.

Laisser un compresseur défaillant en place peut entraîner des dommages en cascade : surintensités, déclenchements, pollution du circuit, et usure prématurée d’autres composants. Dans ces cas, un diagnostic professionnel permet aussi de vérifier l’état du circuit (propreté, humidité, charge) pour éviter une récidive.

Si la panne vient d’un composant externe

Bonne nouvelle : un “compresseur qui ne démarre pas” est parfois victime d’un élément périphérique. Selon vos mesures, il peut être pertinent de :

• Remplacer un relais ou sécuriser une alimentation instable.
• Contrôler / remplacer un condensateur (si présent et suspect).
• Resserrer / réparer un câblage ou un connecteur.
• Traiter une fuite et faire la remise en charge selon les règles.

Dans cette configuration, vous évitez un remplacement coûteux, et vous restaurez les performances d’origine, plus durablement.

Quand faire appel à un professionnel ?

• Si vous devez manipuler du fluide frigorigène ou si vous suspectez une fuite.
• Si les pressions sont anormales et que l’analyse nécessite intervention sur le circuit (soudure, remplacement, tirage au vide).
• Sur des systèmes récents utilisant certains fluides (ex. R32, R290) : prudence renforcée, intervention encadrée.

Chez Planete-Air, l’idée n’est pas de vous faire peur : c’est de vous éviter une mauvaise manip. Un bon pro, c’est aussi un système qui retrouve sa fiabilité et son efficacité énergétique.

FAQ – Les questions les plus posées sur le test d’un compresseur de climatisation

Comment savoir si le compresseur de clim est HS ?

Les signes les plus fréquents : air chaud malgré la demande de froid, bruit anormal, pressions incohérentes, disjonctions, compresseur qui ne démarre pas alors que la commande est correcte, ou défaut d’isolement à la masse. Seul un diagnostic (électrique + pressions + contrôle des sécurités) permet de confirmer.

Peut-on tester un compresseur de clim sans multimètre ?

Vous pouvez repérer des indices (inspection visuelle, bruit, température des tuyaux), mais pour confirmer une panne (enroulements, isolement, alimentation), le multimètre reste l’outil de base. Sans lui, vous restez dans l’hypothèse.

Comment tester le compresseur d’une clim auto ?

Commencez par vérifier l’embrayage (clic/engagement), la tension qui arrive à la bobine, puis la résistance de la bobine. Ensuite, si vous êtes équipé et formé, la mesure des pressions apporte un diagnostic plus fiable (attention sécurité et réglementation).

Quelle est la résistance normale des bornes du compresseur ?

Selon de nombreux compresseurs, on observe souvent des résistances faibles sur C–R et C–S (parfois dans une plage de l’ordre de 0,5 à 2 ohms), avec R–S correspondant généralement à la somme. Une valeur infinie (coupure) ou nulle (court-circuit) indique un défaut.

Que signifie un compresseur qui bourdonne sans démarrer ?

Souvent, c’est un problème de démarrage : condensateur fatigué (si présent), relais, alimentation insuffisante, ou compresseur grippé. Le test du condensateur et des enroulements aide à trancher.
