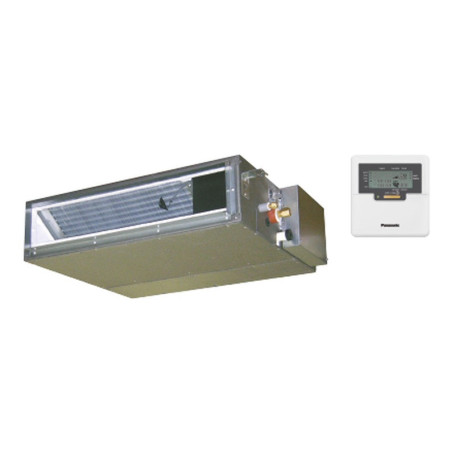

Unité intérieure gainable PANASONIC 5,0 kW pour Multi-split (CS-Z50UD3EAW)
- ✓ Gainable basse pression statique pour multi-split Panasonic Multi Z Deluxe
- ✓ 5,0 kW en froid — pièce jusqu’à 50 m²
- ✓ Télécommande filaire incluse
- ✓ Vendue seule : groupe extérieur à commander séparément
- ✓ Seulement 200 mm de hauteur, pompe de vidange incluse
- ✓ Wi-Fi en option (module CZ-TACG1)
Dont 9,23 € d'éco-participation
Paiement sécurisé 3D Secure
Paiement en 2, 3 ou 4 fois sans frais de 150 € à 3 000 €
Service Client
puissance froid
surface conseillée
de hauteur
vitesse silencieuse
poids net
Ce gainable Panasonic 5,0 kW est-il fait pour vous ?
C’est une unité intérieure pour multi-split Panasonic Multi Z Deluxe, à cacher dans un faux plafond ou un comble : seules les grilles de soufflage et de reprise restent visibles. Prévue pour une pièce jusqu’à 50 m² environ. Vendue seule : le groupe extérieur se commande à part.
Sur quels groupes extérieurs ?
D’après le catalogue Panasonic Free Multi System Z, le gainable 5,0 kW est admis sur les groupes CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE et CU-5Z90TBE. Panasonic impose un réducteur de tuyauterie CZ-MA1PA pour ce raccordement.
| Groupe | Pièces | Puissance | Compatible |
|---|---|---|---|
| CU-2Z35TBE | 2 | 3,5 kW | non |
| CU-2Z41TBE | 2 | 4,1 kW | non |
| CU-2Z50TBE | 2 | 5,0 kW | oui (réducteur CZ-MA1PA) |
| CU-3Z52TBE | 3 | 5,2 kW | oui (réducteur CZ-MA1PA) |
| CU-3Z68TBE | 3 | 6,8 kW | oui (réducteur CZ-MA1PA) |
| CU-4Z68TBE | 4 | 6,8 kW | oui (réducteur CZ-MA1PA) |
| CU-4Z80TBE | 4 | 8,0 kW | oui (réducteur CZ-MA1PA) |
| CU-5Z90TBE | 5 | 9,0 kW | oui (réducteur CZ-MA1PA) |
200 mm de hauteur : il passe dans un faux plafond bas
La carrosserie ne fait que 200 mm de haut pour 750 × 640 mm. C’est ce qui permet de la loger dans un faux plafond de couloir ou un comble bas. La pompe de vidange des condensats est incluse : pas de pompe à ajouter dans le plénum.
Pression statique adaptée au réseau
La pression statique disponible va jusqu’à 50 Pa, et peut être portée à 75 Pa par un sélecteur (switch). Le ventilateur garde ainsi un débit correct à travers les gaines, le plénum et les grilles, sans perte de confort à la bouche la plus éloignée.
Filtre à air inclus et mode Eco
Le gainable est livré avec son filtre à air, à nettoyer régulièrement. Le mode Eco permet, selon Panasonic, jusqu’à 20 % d’économie d’énergie. La programmation hebdomadaire offre 42 réglages par semaine.
La télécommande filaire est fournie
Le gainable n’étant pas visible, il lui faut une commande murale : la télécommande filaire est livrée avec l’unité. Une télécommande sans fil (kit CZ-RL511D) existe en option, tout comme l’interface CZ-CAPRA1 pour l’intégration aux systèmes de gestion du bâtiment.
28 dB(A) en vitesse silencieuse
Panasonic annonce 41 / 31 / 28 dB(A) en froid (vitesse haute / basse / silencieuse), mesurés à 1,5 m sous l’unité avec 1 m de gaine à l’aspiration et 2 m au soufflage. L’appareil étant hors de la pièce, il ne reste que le souffle aux grilles.
Wi-Fi en option
Pour piloter la pièce depuis un smartphone avec l’application Panasonic Comfort Cloud, ajoutez le module Wi-Fi CZ-TACG1. Le gainable peut aussi être intégré dans des projets KNX et Modbus.
Jusqu’à 5 pièces sur un seul groupe
Un groupe Multi Z Deluxe accepte de 2 à 5 unités intérieures, et vous pouvez mélanger les formats : murales Etherea ou TZ, console, cassette et gainable. Toutes les unités fonctionnent dans le même mode (froid ou chaud), chacune avec sa propre consigne.
Toute la gamme Gainable Multi Z Deluxe
La gamme existe en 5 puissances. Choisissez d’après la surface de la pièce : en cas d’hésitation entre deux tailles, dans une pièce très vitrée ou sous combles, prenez la plus grande.
| Modèle | Puissance froid | Surface conseillée | Référence |
|---|---|---|---|
| Gainable 2,0 kW | 2,0 kW | 20 m² | CS-MZ20UD3EA |
| Gainable 2,5 kW | 2,5 kW | 25 m² | CS-Z25UD3EAW |
| Gainable 3,5 kW | 3,5 kW | 35 m² | CS-Z35UD3EAW |
| 5,0 kW – ce modèle | 5,0 kW | 50 m² | CS-Z50UD3EAW |
| Gainable 6,0 kW | 6,0 kW | 60 m² | CS-Z60UD3EAW |
Ce que vous recevez
Inclus
- 1 unité intérieure gainable CS-Z50UD3EAW (200 x 750 x 640 mm, 19 kg)
- 1 télécommande filaire
À prévoir pour l’installation
- Un groupe extérieur Multi Z Deluxe compatible, vendu séparément
- Une liaison frigorifique 1/4" – 1/2" jusqu’au groupe extérieur, avec le réducteur CZ-MA1PA exigé par Panasonic
- Réseau de gaines, plénums et grilles de soufflage / reprise
- Câble d’interconnexion 4 x 1,5 mm² et évacuation des condensats
- Mise en service par un professionnel certifié (voir ci-dessous)
Installation : ce que dit la réglementation F-GAS
Toute climatisation doit être installée et mise en service par un professionnel certifié disposant d’une attestation de capacité. Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur le gainable Panasonic CS-Z50UD3EAW
Fonctionne-t-il sans groupe extérieur ?
Non. C’est une unité de multi-split : il se raccorde à un groupe Panasonic Multi Z Deluxe compatible (tableau ci-dessus).
Pour quelle surface ?
Jusqu’à 50 m² environ dans une pièce bien isolée.
La télécommande est-elle fournie ?
Oui, une télécommande filaire est livrée avec l’unité. La télécommande sans fil CZ-RL511D est en option.
Le Wi-Fi est-il inclus ?
Non, il s’ajoute avec le module CZ-TACG1 (en option) et l’application Panasonic Comfort Cloud.
Puis-je l’installer moi-même ?
Non : la pose du réseau de gaines peut se préparer, mais le raccordement frigorifique et la mise en service sont réservés à un professionnel titulaire de l’attestation de capacité F-GAS.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 5,0 kW
- Puissance frigorifique
- 5,0 kW
- Convient aux salles jusqu'à __ m²
- 50 m²
- Réfrigérant
- R-32
- Liaison frigorifique
- 1/4" - 1/2" (6,35 / 12,70 mm)
- UI : Dimensions H x L x P (mm)
- 200 x 750 x 640
- UI : Poids net
- 19 kg
- UI : Pression sonore - refroidissement (haute / nominale / basse / silencieuse)
- 41 / 31 / 28 dB(A) (haute / basse / silencieuse)
- UI : Pression sonore - chauffage (haute / nominale / basse / silencieuse)
- 41 / 32 / 29 dB(A) (haute / basse / silencieuse)
- Type de pose
- Gainable basse pression statique
- Type de climatiseur
- Multi-split - unité intérieure
- Connecté
- Non - Wi-Fi en option (CZ-TACG1)
- Wifi intégré
- Non
- Câble d'Interconnection (mm2)
- 4 x 1,5 mm²
- Surface de la pièce
- 45 à 60 m²
- Wi-Fi intégré
- Non
