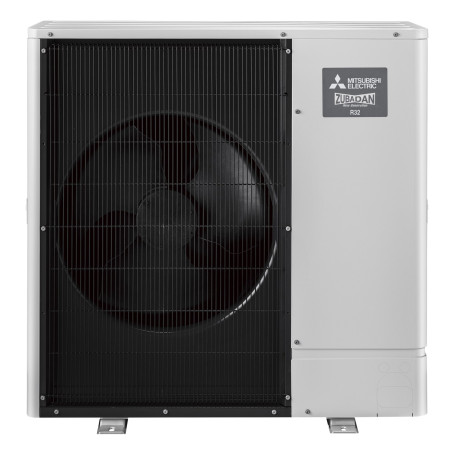

Pompe à chaleur air-eau MITSUBISHI ELECTRIC Ecodan Zubadan 6 kW - Bi-bloc R32, 60 °C (ERSD-VM2D / PUD-SHWM80VAA)
- ✓ PAC air-eau bi-bloc
- ✓ Puissance 6 kW en chauffage (A7/W35)
- ✓ Classe A+++ à 35 °C (SCOP 4,6), A++ à 55 °C
- ✓ Eau jusqu’à 60 °C, fonctionne jusqu’à -28 °C extérieur
- ✓ Appoint électrique 2 kW intégré, monophasé 230 V, fluide R32
Mitsubishi Electric Ecodan Zubadan : choisir une autre version
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais
Service Client
chauffage A7/W35
à 35 °C
SCOP 35 °C
eau maxi
extérieur mini
La Mitsubishi Electric Ecodan Zubadan 6 kW est-elle faite pour vous ?
Pompe à chaleur air/eau split Zubadan au R32, chauffage seul, associant un groupe extérieur PUD-SHWM à un module hydraulique mural (hydrobox) sans ballon. Conçue pour les climats froids, elle maintient sa puissance nominale jusqu'à -15 °C et fonctionne jusqu'à -28 °C ; elle convient à la rénovation comme au neuf (radiateurs basse température ou plancher chauffant), l'eau chaude sanitaire étant possible via un ballon externe en option. Ce modèle de 6 kW alimente un circuit d’eau jusqu’à 60 °C.
Deux unités, une liaison frigorifique
L’unité extérieure est reliée au module intérieur par une liaison frigorifique 1/4" - 1/2" flare, jusqu’à 30 m et 30 m de dénivelé. Le fluide R32 est préchargé pour 15 m. Le module se loge à l’intérieur, à l’abri du gel. Dimensions : unité extérieure : 1020 x 1050 x 480 mm, 102 kg ; module intérieur : 800 x 530 x 360 mm, 44 kg.
Performances
Le constructeur annonce 6 kW en A7/W35 (modulation 2,4 / 6,0 / 8,9 kW), 6 kW en A7/W55, 8 kW à -7 °C extérieur. COP de 5,03 à +7 °C extérieur pour une eau à 35 °C. Classe A+++ en basse température (SCOP 4,6), A++ à 55 °C pour des radiateurs (SCOP 3,45).
Température d’eau et grand froid
L’eau de chauffage monte jusqu’à 60 °C : de quoi alimenter des radiateurs. Plage de fonctionnement en chauffage : -28 à +24 °C extérieur. Un appoint électrique de 2 kW intégré prend le relais par grand froid ou en secours.
Rafraîchissement et eau chaude
Ce modèle est prévu pour le chauffage seul. L’eau chaude sanitaire se produit avec un ballon compatible de la marque, en option.
Régulation et pilotage
Régulateur FTC (génération D) intégré au module + télécommande principale montée en façade du module (écran rétroéclairé, sonde d'ambiance intégrée, déportable en ambiance) ; modes température de départ fixe, loi d'eau et régulation auto-adaptative ; gestion 2 zones (kit PAC-TZ02-E en option) ; mode silence, mode vacances, programmation horaire ; suivi de l'énergie consommée et produite par mode ; carte SD pour mise en service et diagnostic. Wi-Fi : option (interface Wi-Fi MAC-587IF-E, application MELCloud).
Niveau sonore
Puissance acoustique de l’unité extérieure : 56 dB(A) ; pression sonore : 42 dB(A) à 1 m (chauffage).
Les points forts de la gamme
- Technologie Zubadan : puissance nominale maintenue jusqu'à -15 °C extérieur (eau à 35 °C) et fonctionnement garanti en chauffage jusqu'à -28 °C
- COP jusqu'à 5,03 à +7 °C / 35 °C (PUD-SHWM80, EN 14511)
- Classe énergétique A+++ à 35 °C et A++ à 55 °C pour toutes les tailles avec hydrobox
- Eau de départ jusqu'à 60 °C par la pompe à chaleur seule
- Réfrigérant R32 (PRP 675) en faible charge : 1,4 à 1,7 kg préchargés pour 15 m de liaison
- Groupe extérieur discret : 41 à 48 dB(A) à 1 m selon la taille
- Hydrobox murale compacte (800 x 530 x 360 mm) avec circulateur basse consommation
Bien dimensionner sa pompe à chaleur
La puissance se choisit sur les déperditions du logement à la température de base de votre région, pas sur la seule surface. Une PAC trop puissante fonctionne par courts cycles ; trop juste, elle sollicite l’appoint électrique. Votre installateur réalise ce calcul avant la commande ; nous pouvons aussi vous orienter.
Ce que vous recevez
Inclus
- Unité extérieure PUD-SHWM80VAA
- Module hydraulique intérieur ERSD-VM2D
- Télécommande principale montée en façade du module
À prévoir pour l’installation
- Liaisons frigorifiques 1/4" - 1/2" flare (2 à 30 m, 25 m maxi pour la taille 140) et câblage d'interconnexion
- Vase d'expansion du circuit de chauffage avec le module ERSD-MED (non intégré)
- Ballon d'eau chaude sanitaire externe, vanne 3 voies et sonde de ballon (PAC-TH011TK2-E) si production ECS souhaitée
- Filtre/pot à boues sur le retour chauffage et volume d'eau minimal de l'installation
- Support ou socle pour l'unité extérieure (pas de raccordement d'évacuation des condensats possible sur PUD-SHWM : prévoir un emplacement adapté)
- Mise en service par un professionnel F-GAS (RGE pour les aides)
Installation : ce que dit la réglementation F-GAS
Cette pompe à chaleur relie l’unité extérieure au module intérieur par une liaison frigorifique. Sa mise en service doit être faite par un professionnel titulaire de l’attestation de capacité (F-GAS). Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur la Mitsubishi Electric Ecodan Zubadan 6 kW
Faut-il un frigoriste pour l’installer ?
Oui : la liaison frigorifique et la mise en service exigent un professionnel titulaire de l’attestation de capacité F-GAS.
Peut-elle alimenter des radiateurs ?
Oui, l’eau monte jusqu’à 60 °C. Sur radiateurs à 55 °C, elle est classée A++.
Produit-elle l’eau chaude sanitaire ?
Oui, avec un ballon compatible de la marque, en option.
Le Wi-Fi est-il inclus ?
Non, c’est une option : interface Wi-Fi MAC-587IF-E, application MELCloud.
Est-elle éligible aux aides ?
Les PAC air-eau sont éligibles à MaPrimeRénov’ et aux CEE, sous conditions de ressources et de logement, si l’installation est réalisée par un professionnel RGE.
Fiche technique
- Capacité de chauffage (Min./Nom./Max)
- 2,4 / 6 / 8,9 kW (A7/W35) ; 6 kW (A7/W55)
- COP
- 5,03 (A7/W35)
- SCOP
- 4,6 (35 °C) / 3,45 (55 °C)
- Label énergétique (refroidissement / chauffage)
- A+++ (35 °C) / A++ (55 °C)
- Plage de fonctionnement en ° (chauffage)
- -28 à +24 °C
- Garantie
- 3 ans pièces et 5 ans compresseur (base constructeur France) ; 5 ans toutes pièces si installateur « Spécialiste Ecodan » ; extension possible (conditions réseau…
- Réfrigérant
- R32 (1,4 kg)
- Alimentation (Phase / Fréquence / Tension)
- 1 ~ / 50 / 230
- Liaison frigorifique
- 1/4" - 1/2" flare
- Unité intérieure
- ERSD-VM2D
- UI : Dimensions H x L x P (mm)
- 800 x 530 x 360 mm
- UI : Poids net
- 44 kg
- Unité extérieure
- PUD-SHWM80VAA
- UE : Dimensions H x L x P (mm)
- 1020 x 1050 x 480 mm
- UE : Poids net
- 102 kg
- Poids du colis en kg
- 160 kg (bruts et nets selon les données publiées)
- Wifi intégré
- Non (option (interface Wi-Fi MAC-587IF-E, application MELCloud))
- UE : Pression Acoustique (dB(A))
- 42 dB(A) à 1 m (chauffage)
- Longueur liaison mini-maxi (en mètre)
- jusqu’à 30 mètres
- Dénivelé maxi (en mètre)
- 30 mètres
- Préchargement en gaz pour (en mètre)
- 15 mètres
- Protection (A)
- UE : disjoncteur 25 A ; module : régulation 10 A ; appoint 2 kW : 16 A
- Type de PAC air-eau
- Bi-bloc (split)
- Puissance chauffage nominale
- 6 kW
- Alimentation électrique
- Monophasé 230 V
- Température d’eau maximale
- 60 °C
- Appoint électrique
- 2 kW intégré
- Puissance sonore UE
- 56 dB(A)
- Production d’eau chaude sanitaire
- Avec ballon compatible (option)
- Gamme
- Mitsubishi Electric Ecodan Zubadan – Bi-bloc (split)
