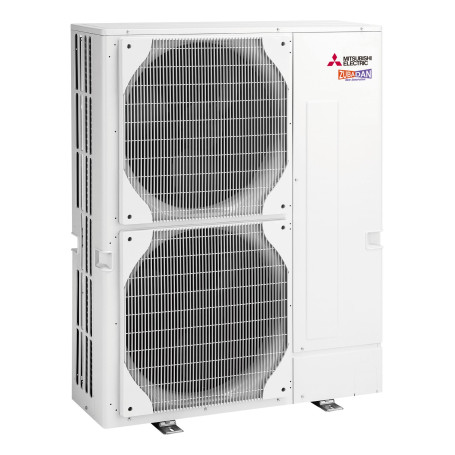

Pompe à chaleur air-eau MITSUBISHI ELECTRIC Ecodan Zubadan 23 kW - Bi-bloc R410A, 60 °C, triphasé (ERSE-MED / PUHZ-SHW230YKA2)
- ✓ PAC air-eau bi-bloc réversible
- ✓ Puissance 23 kW en chauffage (A7/W35), 20 kW en rafraîchissement
- ✓ Classe A++ à 35 °C (SCOP 4,2), A++ à 55 °C
- ✓ Eau jusqu’à 60 °C, fonctionne jusqu’à -25 °C extérieur
- ✓ Triphasé 400 v, fluide R410A
Mitsubishi Electric Ecodan Zubadan : choisir une autre version
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais
Service Client
chauffage A7/W35
à 35 °C
SCOP 35 °C
eau maxi
extérieur mini
La Mitsubishi Electric Ecodan Zubadan 23 kW est-elle faite pour vous ?
Pompe à chaleur air/eau split Zubadan triphasée de 23 kW au R410A, associant le groupe PUHZ-SHW230 à un module hydraulique mural grande capacite. Elle maintient sa puissance par grand froid pour chauffer de grandes maisons ou petits bâtiments en rénovation, et assure aussi le rafraîchissement. Ce modèle de 23 kW alimente un circuit d’eau jusqu’à 60 °C.
Deux unités, une liaison frigorifique
L’unité extérieure est reliée au module intérieur par une liaison frigorifique 1/2" flare - 1" (à braser côté module), jusqu’à 80 m et 30 m de dénivelé. Le fluide R410A est préchargé pour 30 m. Le module se loge à l’intérieur, à l’abri du gel. Dimensions : unité extérieure : 1338 x 1050 x 330 (+30 vannes) mm, 143 kg ; module intérieur : 950 x 600 x 360 mm, 62 kg.
Performances
Le constructeur annonce 23 kW en A7/W35 (modulation 11,40 / 23,00 / 28,00 kW), 27,1 kW à -7 °C extérieur. COP de 3,65 à +7 °C extérieur pour une eau à 35 °C. Classe A++ en basse température (SCOP 4,2), A++ à 55 °C pour des radiateurs (SCOP 3,27).
Température d’eau et grand froid
L’eau de chauffage monte jusqu’à 60 °C : de quoi alimenter des radiateurs. Plage de fonctionnement en chauffage : -25 à +21 °C extérieur.
Rafraîchissement et eau chaude
Réversible : 20 kW en rafraîchissement (A35/W18), EER 3,55, sur plancher rafraîchissant ou ventilo-convecteurs. L’eau chaude sanitaire se produit avec un ballon compatible de la marque, en option.
Régulation et pilotage
Régulateur FTC (génération D) intégré au module + télécommande principale montée en façade du module (écran rétroéclairé, sonde d'ambiance intégrée, déportable en ambiance) ; modes température de départ fixe, loi d'eau et régulation auto-adaptative ; gestion 2 zones (kit PAC-TZ02-E en option) ; mode silence, mode vacances, programmation horaire ; suivi de l'énergie consommée et produite par mode ; carte SD pour mise en service et diagnostic. Wi-Fi : option (interface Wi-Fi MAC-587IF-E, application MELCloud).
Niveau sonore
Puissance acoustique de l’unité extérieure : 75 dB(A) ; pression sonore : 59 dB(A) à 1 m (chauffage).
Les points forts de la gamme
- 23 kW de chauffage à +7 °C / 35 °C, maintenus jusqu'à -15 °C extérieur (technologie Zubadan)
- Fonctionnement garanti en chauffage jusqu'à -25 °C extérieur
- Classe énergétique A++ en chauffage à 35 °C et 55 °C
- Réversible de série : 20 kW de rafraîchissement à +35 °C / 18 °C
- Liaison jusqu'à 80 m, dénivelé 30 m, préchargée pour 30 m
- Version ERSE-YM9ED avec appoint électrique triphasé 9 kW (3 + 6 kW)
Bien dimensionner sa pompe à chaleur
La puissance se choisit sur les déperditions du logement à la température de base de votre région, pas sur la seule surface. Une PAC trop puissante fonctionne par courts cycles ; trop juste, elle sollicite l’appoint électrique. Votre installateur réalise ce calcul avant la commande ; nous pouvons aussi vous orienter.
Ce que vous recevez
Inclus
- Unité extérieure PUHZ-SHW230YKA2
- Module hydraulique intérieur ERSE-MED
- Télécommande principale montée en façade du module
À prévoir pour l’installation
- Liaisons frigorifiques 1/2" liquide - 1" gaz (raccord à braser côté module) et câblage d'interconnexion ; raccord PAC-SG73RJ-E selon databook
- Vase d'expansion du circuit de chauffage (non intégré aux modules ERSE)
- Évacuation des condensats (mode rafraîchissement)
- Ballon d'ECS externe, vanne 3 voies et sonde si production d'eau chaude souhaitée
- Support ou socle pour l'unité extérieure
- Mise en service par un professionnel F-GAS (RGE pour les aides)
Installation : ce que dit la réglementation F-GAS
Cette pompe à chaleur relie l’unité extérieure au module intérieur par une liaison frigorifique. Sa mise en service doit être faite par un professionnel titulaire de l’attestation de capacité (F-GAS). Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur la Mitsubishi Electric Ecodan Zubadan 23 kW
Faut-il un frigoriste pour l’installer ?
Oui : la liaison frigorifique et la mise en service exigent un professionnel titulaire de l’attestation de capacité F-GAS.
Peut-elle alimenter des radiateurs ?
Oui, l’eau monte jusqu’à 60 °C. Sur radiateurs à 55 °C, elle est classée A++.
Produit-elle l’eau chaude sanitaire ?
Oui, avec un ballon compatible de la marque, en option.
Le Wi-Fi est-il inclus ?
Non, c’est une option : interface Wi-Fi MAC-587IF-E, application MELCloud.
Est-elle éligible aux aides ?
Les PAC air-eau sont éligibles à MaPrimeRénov’ et aux CEE, sous conditions de ressources et de logement, si l’installation est réalisée par un professionnel RGE.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 20 kW (A35/W18) ; 20 kW (A35/W7)
- Capacité de chauffage (Min./Nom./Max)
- 11,4 / 23 / 28 kW (A7/W35)
- COP
- 3,65 (A7/W35)
- SCOP
- 4,2 (35 °C) / 3,27 (55 °C)
- Efficacité nominale du refroidissement EER
- 3,55 (A35W18)
- Label énergétique (refroidissement / chauffage)
- A++ (35 °C) / A++ (55 °C)
- Plage de fonctionnement en ° (refroidissement)
- +10 à +46 °C
- Plage de fonctionnement en ° (chauffage)
- -25 à +21 °C
- Garantie
- 3 ans pièces et 5 ans compresseur (base constructeur France) ; 5 ans toutes pièces si installateur « Spécialiste Ecodan » ; extension possible (conditions réseau…
- Réfrigérant
- R410A (7,1 kg)
- Alimentation (Phase / Fréquence / Tension)
- 3 ~ / 50 / 400
- Liaison frigorifique
- 1/2" flare - 1" (à braser côté module)
- Unité intérieure
- ERSE-MED
- UI : Dimensions H x L x P (mm)
- 950 x 600 x 360 mm
- UI : Poids net
- 62 kg
- Unité extérieure
- PUHZ-SHW230YKA2
- UE : Dimensions H x L x P (mm)
- 1338 x 1050 x 330 (+30 vannes) mm
- UE : Poids net
- 143 kg
- Poids du colis en kg
- 220 kg (bruts et nets selon les données publiées)
- Wifi intégré
- Non (option (interface Wi-Fi MAC-587IF-E, application MELCloud))
- UE : Pression Acoustique (dB(A))
- 59 dB(A) à 1 m (chauffage)
- Longueur liaison mini-maxi (en mètre)
- jusqu’à 80 mètres
- Dénivelé maxi (en mètre)
- 30 mètres
- Préchargement en gaz pour (en mètre)
- 30 mètres
- Protection (A)
- UE : disjoncteur 25 A ; module : régulation 10 A
- Type de PAC air-eau
- Bi-bloc (split)
- Puissance chauffage nominale
- 23 kW
- Alimentation électrique
- Triphasé 400 V
- Température d’eau maximale
- 60 °C
- Puissance sonore UE
- 75 dB(A)
- Production d’eau chaude sanitaire
- Avec ballon compatible (option)
- Gamme
- Mitsubishi Electric Ecodan Zubadan – Bi-bloc (split)
