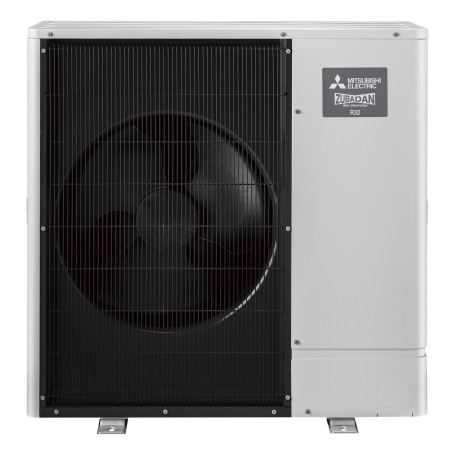

Pompe à chaleur air-eau MITSUBISHI ELECTRIC Ecodan Zubadan 8 kW - Bi-bloc R32, 70 °C, triphasé (ERSF-VM2E / PUZ-SHWM100YAA)
- ✓ PAC air-eau bi-bloc réversible
- ✓ Puissance 8 kW en chauffage (A7/W35), 10 kW en rafraîchissement
- ✓ Classe A+++ à 35 °C (SCOP 4,72), A++ à 55 °C
- ✓ Eau jusqu’à 70 °C, fonctionne jusqu’à -30 °C extérieur
- ✓ Appoint électrique 2 kW intégré, triphasé 400 V, fluide R32
Mitsubishi Electric Ecodan Zubadan : choisir une autre version
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais
Service Client
chauffage A7/W35
à 35 °C
SCOP 35 °C
eau maxi
extérieur mini
La Mitsubishi Electric Ecodan Zubadan 8 kW est-elle faite pour vous ?
Pompe à chaleur air/eau split Ecodan Zubadan Silence au R32 : unité extérieure PUZ-SHWM associée à un module hydraulique mural ERSF (sans ballon). Conçue pour les climats froids et la rénovation avec radiateurs : puissance maintenue jusqu'à -15 °C, eau jusqu'à 70 °C, réversible chaud/froid. Ce modèle de 8 kW alimente un circuit d’eau jusqu’à 70 °C.
Deux unités, une liaison frigorifique
L’unité extérieure est reliée au module intérieur par une liaison frigorifique 1/4" - 1/2" flare (gaz 5/8" possible), jusqu’à 50 m et 30 m de dénivelé. Le fluide R32 est préchargé pour 35 m. Le module se loge à l’intérieur, à l’abri du gel. Dimensions : unité extérieure : 1040 x 1050 x 480 mm, 115 kg ; module intérieur : 800 x 530 x 360 mm, 39 kg.
Performances
Le constructeur annonce 8 kW en A7/W35 (modulation 2.50 / 8.00 / 10.90 kW), 13,2 kW à -7 °C extérieur. COP de 5,05 à +7 °C extérieur pour une eau à 35 °C. Classe A+++ en basse température (SCOP 4,72), A++ à 55 °C pour des radiateurs (SCOP 3,61).
Température d’eau et grand froid
L’eau de chauffage monte jusqu’à 70 °C : de quoi alimenter des radiateurs. Plage de fonctionnement en chauffage : -30 à +24 (ECS : -30 à +42) °C extérieur. Un appoint électrique de 2 kW intégré prend le relais par grand froid ou en secours.
Rafraîchissement et eau chaude
Réversible : 10 kW en rafraîchissement (A35/W18), EER 4,5, sur plancher rafraîchissant ou ventilo-convecteurs. L’eau chaude sanitaire se produit avec un ballon compatible de la marque, en option.
Régulation et pilotage
Régulateur FTC intégré + télécommande principale tactile couleur rétroéclairée avec sonde d'ambiance, déportable ; loi d'eau, température d'eau fixe ou mode auto-adaptatif ; gestion 2 zones ; suivi des consommations par mode ; compatible SG Ready ; modes silence, vacances, séchage de dalle. Wi-Fi : option (interface Wi-Fi MAC-587IF-E, application MELCloud).
Niveau sonore
Puissance acoustique de l’unité extérieure : 58 dB(A) ; pression sonore : 44 dB(A) à 1 m en chauffage (47 dB(A) en froid).
Les points forts de la gamme
- Technologie Zubadan (Flash Injection) : maintien de puissance jusqu'à -15 °C et fonctionnement garanti jusqu'à -30 °C extérieur
- Eau de départ jusqu'à 70 °C sans appoint électrique
- Module hydraulique mural compact (800 x 530 x 360 mm), composants accessibles en façade
- COP jusqu'à 5,05 à +7 °C / 35 °C (EN 14511), classe A+++ à 35 °C et A++ à 55 °C
- Réversible de série : rafraîchissement (eau jusqu'à 5 °C)
- Télécommande tactile couleur déportable avec sonde d'ambiance et suivi des consommations
- Gestion de 2 zones de chauffage à régimes d'eau différents, compatible SG Ready
Bien dimensionner sa pompe à chaleur
La puissance se choisit sur les déperditions du logement à la température de base de votre région, pas sur la seule surface. Une PAC trop puissante fonctionne par courts cycles ; trop juste, elle sollicite l’appoint électrique. Votre installateur réalise ce calcul avant la commande ; nous pouvons aussi vous orienter.
Ce que vous recevez
Inclus
- Unité extérieure PUZ-SHWM100YAA
- Module hydraulique intérieur ERSF-VM2E
- Télécommande principale montée en façade du module
- Accessoires du module : plaque de fixation murale, vis, joints, écrou flare 5/8" pour liaison gaz
À prévoir pour l’installation
- Liaisons frigorifiques cuivre 1/4" - 1/2" (ou 5/8") flare, isolées
- Câble de liaison module / unité extérieure
- Protections électriques (disjoncteurs unité extérieure, appoint, carte de régulation)
- Support ou pieds pour l'unité extérieure, évacuation des condensats
- Option 2e zone : kit 2 zones PAC-TZ02-E2
- Pour l'ECS : ballon séparé et vanne 3 voies (non fournis)
- Mise en service par un professionnel F-GAS (RGE pour les aides)
Installation : ce que dit la réglementation F-GAS
Cette pompe à chaleur relie l’unité extérieure au module intérieur par une liaison frigorifique. Sa mise en service doit être faite par un professionnel titulaire de l’attestation de capacité (F-GAS). Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur la Mitsubishi Electric Ecodan Zubadan 8 kW
Faut-il un frigoriste pour l’installer ?
Oui : la liaison frigorifique et la mise en service exigent un professionnel titulaire de l’attestation de capacité F-GAS.
Peut-elle alimenter des radiateurs ?
Oui, l’eau monte jusqu’à 70 °C. Sur radiateurs à 55 °C, elle est classée A++.
Produit-elle l’eau chaude sanitaire ?
Oui, avec un ballon compatible de la marque, en option.
Le Wi-Fi est-il inclus ?
Non, c’est une option : interface Wi-Fi MAC-587IF-E, application MELCloud.
Est-elle éligible aux aides ?
Les PAC air-eau sont éligibles à MaPrimeRénov’ et aux CEE, sous conditions de ressources et de logement, si l’installation est réalisée par un professionnel RGE.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 10 kW (A35/W18) ; 9 kW (A35/W7)
- Capacité de chauffage (Min./Nom./Max)
- 2,5 / 8 / 10,9 kW (A7/W35)
- COP
- 5,05 (A7/W35)
- SCOP
- 4,72 (35 °C) / 3,61 (55 °C)
- Efficacité nominale du refroidissement EER
- 4,5 (A35W18)
- Label énergétique (refroidissement / chauffage)
- A+++ (35 °C) / A++ (55 °C)
- Plage de fonctionnement en ° (refroidissement)
- +10 à +52 °C
- Plage de fonctionnement en ° (chauffage)
- -30 à +24 (ECS : -30 à +42) °C
- Garantie
- 3 ans pièces et 5 ans compresseur ; 5 ans pièces si installateur « Spécialiste Ecodan » ; extension possible jusqu'à 10 ans (conditions : réseau Home Partenaire…
- Réfrigérant
- R32 (1,8 kg)
- Alimentation (Phase / Fréquence / Tension)
- 3 ~ / 50 / 400
- Liaison frigorifique
- 1/4" - 1/2" flare (gaz 5/8" possible)
- Unité intérieure
- ERSF-VM2E
- UI : Dimensions H x L x P (mm)
- 800 x 530 x 360 mm
- UI : Poids net
- 39 kg
- Unité extérieure
- PUZ-SHWM100YAA
- UE : Dimensions H x L x P (mm)
- 1040 x 1050 x 480 mm
- UE : Poids net
- 115 kg
- Poids du colis en kg
- non publié par le constructeur (poids nets : 154 kg)
- Wifi intégré
- Non (option (interface Wi-Fi MAC-587IF-E, application MELCloud))
- UE : Pression Acoustique (dB(A))
- 44 dB(A) à 1 m en chauffage (47 dB(A) en froid)
- Longueur liaison mini-maxi (en mètre)
- jusqu’à 50 mètres
- Dénivelé maxi (en mètre)
- 30 mètres
- Préchargement en gaz pour (en mètre)
- 35 mètres
- Protection (A)
- UE : disjoncteur 16 A (3~ 400 V) ; appoint 2 kW du module : 16 A ; carte de régulation du module : 10 A si alimentation séparée
- Type de PAC air-eau
- Bi-bloc (split)
- Puissance chauffage nominale
- 8 kW
- Alimentation électrique
- Triphasé 400 V
- Température d’eau maximale
- 70 °C
- Appoint électrique
- 2 kW intégré
- Puissance sonore UE
- 58 dB(A)
- Production d’eau chaude sanitaire
- Avec ballon compatible (option)
- Gamme
- Mitsubishi Electric Ecodan Zubadan – Bi-bloc (split)
