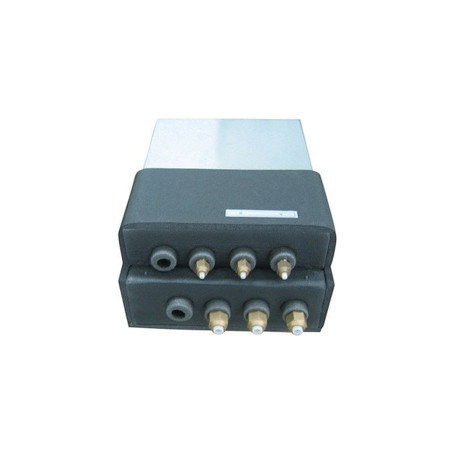

Boîtier de distribution LG PMBD3630 - 3 unités intérieures pour groupes multi-split FM
zoom_out_map
chevron_left chevron_right
Neuf

Boîtier de distribution LG PMBD3630 - 3 unités intérieures pour groupes multi-split FM

  • ✓ Boîtier de distribution pour 1 à 3 unités intérieures
  • ✓ Pour les groupes multi-split LG FM40AH à FM57AH
  • ✓ Détendeur électronique et carte de régulation intégrés
  • ✓ Raccords flare, sans brasure — isolation intérieure
  • ✓ 4,9 kg, 302 x 143 x 252 mm, alimentation 220-240 V
339,77 €
TTC

Dont 9,23 € d'éco-participation

Produit sur commande : livraison sous 4 à 6 semaines
Sur commande
Paiement sécurisé Paiement sécurisé 3D Secure
Paiement en plusieurs fois Paiement CB en 3X et 4X sans frais jusqu’à 3 000 €
Service client Service Client
Description
3 unités
maximum par boîtier
Flare
raccords sans brasure
4,9 kg
poids net
10 W
consommation

À quoi sert le boîtier LG PMBD3630 ?

Sur les groupes multi-split LG de la série FM (FM40AH à FM57AH), le fluide n’arrive pas directement aux unités intérieures : il passe par un boîtier de distribution. Le PMBD3630 dessert 1 à 3 unités intérieures. Il s’installe à l’intérieur du bâtiment.

Le relais entre le groupe et les pièces

Le boîtier reçoit la ligne principale du groupe (3/8" – 3/4") et la répartit vers 3 unités intérieures (1/4" – 3/8" chacune). Il intègre le détendeur électronique et sa carte de régulation.

Boîtier de distribution LG PMBD3630
Raccordement des unités intérieures LG

Pose sans brasure

Les raccordements se font par écrous flare, sans brasure. Le boîtier est isolé intérieurement contre les condensats et sa faible hauteur (143 mm) facilite la pose en faux plafond ; quatre pattes de fixation sont fournies.

Plusieurs boîtiers sur un groupe

Pour dépasser le nombre de sorties d’un boîtier, on associe plusieurs boîtiers PMBD sur le même groupe FM à l’aide d’un kit de dérivation PMBL. Nous dimensionnons l’ensemble avec vous.

Kit de dérivation LG PMBL

Ce que vous recevez

Inclus

  • 1 boîtier de distribution LG PMBD3630
  • 4 pattes de fixation et 8 vis
  • Notice

À prévoir pour l’installation

  • Un groupe extérieur LG FM compatible
  • Liaisons frigorifiques et câbles de transmission (4 x 1,25 mm² côté groupe, 4 x 0,75 mm² côté unités)
  • Pose et mise en service par un professionnel certifié

Installation : ce que dit la réglementation F-GAS

Toute climatisation doit être installée et mise en service par un professionnel certifié disposant d’une attestation de capacité. Deux solutions :

Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.

Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.

Questions fréquentes sur le boîtier PMBD3630

Avec quels groupes ?

Avec les groupes multi-split LG FM40AH, FM41AH, FM48AH, FM49AH, FM56AH et FM57AH.

Quelles unités intérieures ?

1 à 3 unités LG de 5 000 à 24 000 Btu/h (5k à 24k selon LG).

Où l’installer ?

À l’intérieur du bâtiment, selon LG.

Puis-je l’installer moi-même ?

Non. La mise en service exige un professionnel titulaire d’une attestation de capacité F-GAS. Sans CERFA d’assemblage signé et tamponné, la garantie constructeur ne s’applique pas.

Fiche technique
LG
PMBD3630.ENCXLEU
Fiche technique
Alimentation (Phase / Fréquence / Tension)
1~/50/220-240
Liaison frigorifique
vers le groupe 9,52 / 19,05 mm (3/8" / 3/4") ; vers les unités 6,35 / 9,52 mm (1/4" / 3/8") x 3
UI : Dimensions H x L x P (mm)
143 x 302 x 252 mm
UI : Poids net
4,9 kg
Nombre maximum d'appareils
3
