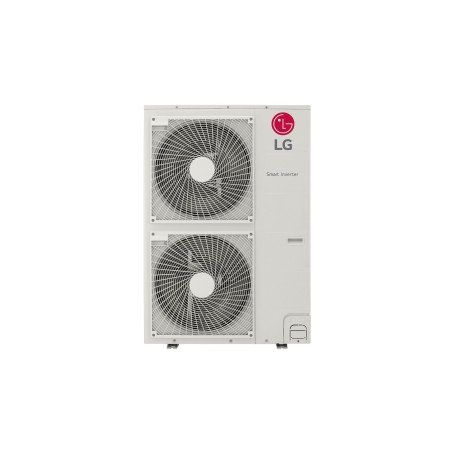

Groupe Extérieur Multi-split LG 14,1 kW - jusqu’à 8 unités intérieures, R410A, triphasé (FM49AH)
- ✓ Groupe multi-split pour jusqu’à 8 unités intérieures, via boîtiers de distribution
- ✓ Puissance 14,1 kW en froid et 16,0 kW en chaud
- ✓ Vendu seul : boîtiers PMBD et unités intérieures à commander séparément
- ✓ SEER 7,2, SCOP 4,2 — chauffage jusqu’à −25 °C
- ✓ Alimentation triphasée 380-415 V, fluide R410A
- ✓ Jusqu’à 135 m de liaisons au total, 30 m de dénivelé
Dont 12,02 € d'éco-participation
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais jusqu’à 3 000 €
Service Client
maximum
puissance froid
puissance chaud
limite en chauffage
fluide
À quoi sert ce groupe extérieur LG FM49AH ?
C’est un groupe multi-split LG de grande puissance : il alimente jusqu’à 8 unités intérieures à travers des boîtiers de distribution PMBD (jusqu’à 2, 3 ou 4 unités selon le boîtier). 14,1 kW en froid, 16,0 kW en chaud, alimentation triphasée. Vendu seul.

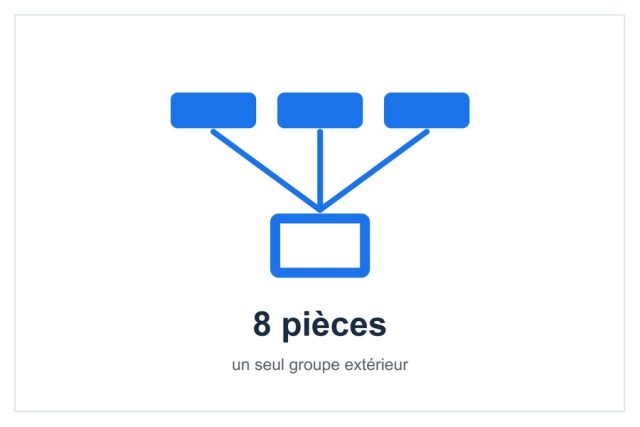

Jusqu’à 8 pièces sur un seul groupe
Le groupe alimente une ligne principale vers un ou plusieurs boîtiers de distribution PMBD3620, PMBD3630 ou PMBD3640, qui desservent respectivement jusqu’à 2, 3 ou 4 unités intérieures. Avec plusieurs boîtiers, un kit de dérivation PMBL est nécessaire. LG impose au moins deux unités raccordées.
Le boîtier de distribution
Le boîtier contient le détendeur électronique et la carte de régulation ; il s’installe à l’intérieur du bâtiment. Il se raccorde au groupe en 3/8" – 3/4" et à chaque unité en 1/4" – 3/8", par écrous flare.
Grandes longueurs de liaison
LG admet 55 m de ligne principale, 15 m par unité, 80 m de branches et 135 m au total, avec 30 m de dénivelé entre le groupe et les unités et 15 m entre unités.
Chauffe jusqu’à −25 °C
Plage LG : −10 à +48 °C en froid, −25 à +18 °C en chauffage. SEER 7,2 et SCOP 4,2 annoncés par LG ; compresseur Scroll Inverter.
Fluide R410A
Ce groupe fonctionne au R410A (charge usine 4,2 kg, 20 g/m à ajouter selon les longueurs). Il mesure 1 380 x 950 x 330 mm pour 87 kg. Toutes les unités intérieures LG multi-split du catalogue sont annoncées compatibles avec les groupes R410A.
Un seul mode pour toute l’installation
Toutes les pièces fonctionnent dans le même mode (froid ou chaud) ; chacune garde sa consigne et peut être éteinte.
Ce que vous recevez
Inclus
- 1 groupe extérieur multi-split LG FM49AH, préchargé en R410A
- Notice d’installation
À prévoir pour l’installation
- Les boîtiers de distribution PMBD et les unités intérieures, vendus séparément
- Un kit de dérivation PMBL si plusieurs boîtiers
- Liaisons frigorifiques groupe - boîtiers et boîtiers - unités
- Alimentation 5 x 2,5 mm² (triphasé), câbles de transmission 4 x 1,25 mm² et 4 x 0,75 mm²
- Mise en service par un professionnel certifié (voir ci-dessous)
Installation : ce que dit la réglementation F-GAS
Toute climatisation doit être installée et mise en service par un professionnel certifié disposant d’une attestation de capacité. Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur le groupe LG FM49AH
Les boîtiers et les unités intérieures sont-ils inclus ?
Non. Cette fiche ne concerne que le groupe extérieur.
Combien de pièces ?
Jusqu’à 8 unités intérieures, au moins 2, réparties sur des boîtiers PMBD de 2, 3 ou 4 sorties.
Quelle différence avec la version monophasée ?
Les performances sont identiques ; ce modèle s’alimente en triphasé 380-415 V.
Pourquoi du R410A ?
Les groupes FM de LG utilisent le R410A ; LG indique que toutes les unités intérieures de sa gamme multi-split sont compatibles avec ces groupes.
Puis-je l’installer moi-même ?
Non. La mise en service exige un professionnel titulaire d’une attestation de capacité F-GAS. Sans CERFA d’assemblage signé et tamponné, la garantie constructeur ne s’applique pas.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 3,3 / 14,1 / 17 kW
- Capacité de chauffage (Min./Nom./Max)
- 3,7 / 16,0 / 17,3 kW
- SCOP
- 4,2
- Refroidissement SEER à efficacité saisonnière
- 7,2
- Plage de fonctionnement en ° (refroidissement)
- -10 ~ +48 °C
- Plage de fonctionnement en ° (chauffage)
- -25 ~ +18 °C
- Réfrigérant
- R-410A (4,2 kg)
- Alimentation (Phase / Fréquence / Tension)
- 3~/50/380-415
- Liaison frigorifique
- 9,52 / 19,05 mm (3/8" / 3/4") vers les boîtiers
- Unité extérieure
- FM49AH.U34
- UE : Dimensions H x L x P (mm)
- 1380 x 950 x 330 mm
- UE : Poids net
- 87 kg
- Poids du colis en kg
- 87 kg
- Nombre maximum d'appareils
- 8
- Longueur liaison mini-maxi (en mètre)
- 55 m principale, 15 m par unité, 135 m au total
- Dénivelé maxi (en mètre)
- 30 m groupe - unités / 15 m entre unités
- Câble d'Interconnection (mm2)
- 4 x 1,25 mm² groupe - boîtier ; 4 x 0,75 mm² boîtier - unité
- Surface de la pièce
- 60 m² et plus
