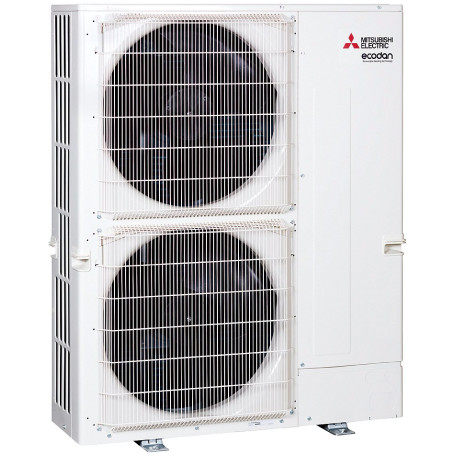

PAC air-eau MITSUBISHI ELECTRIC Ecodan Power Inverter 22 kW - Bi-bloc R410A, 60 °C, triphasé (ERSE-YM9ED / PUHZ-SW160YKA)
- ✓ PAC air-eau bi-bloc réversible
- ✓ Puissance 22 kW en chauffage (A7/W35), 18 kW en rafraîchissement
- ✓ Classe A++ à 35 °C (SCOP 3,88), A++ à 55 °C
- ✓ Eau jusqu’à 60 °C, fonctionne jusqu’à -20 °C extérieur
- ✓ Appoint électrique 9 kW intégré, triphasé 400 V, fluide R410A
Mitsubishi Electric Ecodan Power Inverter : choisir une autre version
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais
Service Client
chauffage A7/W35
à 35 °C
SCOP 35 °C
eau maxi
extérieur mini
La Mitsubishi Electric Ecodan Power Inverter 22 kW est-elle faite pour vous ?
Pompe à chaleur air/eau split réversible triphasée au R410A de 22 à 25 kW (à +7 °C / 35 °C), associant un groupe Power Inverter PUHZ-SW160 ou SW200 à un module hydraulique mural grande capacite. Destinee aux grandes maisons ou petits bâtiments, elle chauffe et rafraîchit avec une eau de départ jusqu'à 60 °C. Ce modèle de 22 kW alimente un circuit d’eau jusqu’à 60 °C.
Deux unités, une liaison frigorifique
L’unité extérieure est reliée au module intérieur par une liaison frigorifique 3/8" flare - 1" (à braser côté module), jusqu’à 80 m et 30 m de dénivelé. Le fluide R410A est préchargé pour 30 m. Le module se loge à l’intérieur, à l’abri du gel. Dimensions : unité extérieure : 1338 x 1050 x 330 (+40 vannes) mm, 136 kg ; module intérieur : 950 x 600 x 360 mm, 64 kg.
Performances
Le constructeur annonce 22 kW en A7/W35 (modulation 5,80 / 22,00 / 27,70 kW). COP de 4,2 à +7 °C extérieur pour une eau à 35 °C. Classe A++ en basse température (SCOP 3,88), A++ à 55 °C pour des radiateurs (SCOP 3,23).
Température d’eau et grand froid
L’eau de chauffage monte jusqu’à 60 °C : de quoi alimenter des radiateurs. Plage de fonctionnement en chauffage : -20 à +21 °C extérieur. Un appoint électrique de 9 kW intégré prend le relais par grand froid ou en secours.
Rafraîchissement et eau chaude
Réversible : 18 kW en rafraîchissement (A35/W18), EER 4,56, sur plancher rafraîchissant ou ventilo-convecteurs. L’eau chaude sanitaire se produit avec un ballon compatible de la marque, en option.
Régulation et pilotage
Régulateur FTC (génération D) intégré au module + télécommande principale montée en façade du module (écran rétroéclairé, sonde d'ambiance intégrée, déportable en ambiance) ; modes température de départ fixe, loi d'eau et régulation auto-adaptative ; gestion 2 zones (kit PAC-TZ02-E en option) ; mode silence, mode vacances, programmation horaire ; suivi de l'énergie consommée et produite par mode ; carte SD pour mise en service et diagnostic. Wi-Fi : option (interface Wi-Fi MAC-587IF-E, application MELCloud).
Niveau sonore
Puissance acoustique de l’unité extérieure : 78 dB(A) ; pression sonore : 62 dB(A) à 1 m (chauffage).
Les points forts de la gamme
- Grande puissance : 22 kW (SW160) ou 25 kW (SW200) à +7 °C / 35 °C, COP 4,20 / 4,00 (EN 14511)
- Réversible de série : 18 à 22 kW de rafraîchissement à +35 °C / 18 °C (EER 4,56 / 4,10)
- Classe énergétique A++ en chauffage à 35 °C et 55 °C
- Longueur de liaison jusqu'à 80 m, dénivelé 30 m, préchargée pour 30 m
- Eau de départ jusqu'à 60 °C, chauffage jusqu'à -20 °C extérieur
- Version ERSE-YM9ED avec appoint électrique triphasé 9 kW (3 + 6 kW) intégré
Bien dimensionner sa pompe à chaleur
La puissance se choisit sur les déperditions du logement à la température de base de votre région, pas sur la seule surface. Une PAC trop puissante fonctionne par courts cycles ; trop juste, elle sollicite l’appoint électrique. Votre installateur réalise ce calcul avant la commande ; nous pouvons aussi vous orienter.
Ce que vous recevez
Inclus
- Unité extérieure PUHZ-SW160YKA
- Module hydraulique intérieur ERSE-YM9ED
- Télécommande principale montée en façade du module
À prévoir pour l’installation
- Liaisons frigorifiques 3/8" (SW160) ou 1/2" (SW200) liquide et 1" gaz (raccord à braser côté module) ; raccord PAC-SG73RJ-E pour PUHZ-SW200YKA selon databook
- Vase d'expansion du circuit de chauffage (non intégré aux modules ERSE)
- Évacuation des condensats (mode rafraîchissement)
- Ballon d'ECS externe, vanne 3 voies et sonde si production d'eau chaude souhaitée
- Support ou socle pour l'unité extérieure
- Mise en service par un professionnel F-GAS (RGE pour les aides)
Installation : ce que dit la réglementation F-GAS
Cette pompe à chaleur relie l’unité extérieure au module intérieur par une liaison frigorifique. Sa mise en service doit être faite par un professionnel titulaire de l’attestation de capacité (F-GAS). Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur la Mitsubishi Electric Ecodan Power Inverter 22 kW
Faut-il un frigoriste pour l’installer ?
Oui : la liaison frigorifique et la mise en service exigent un professionnel titulaire de l’attestation de capacité F-GAS.
Peut-elle alimenter des radiateurs ?
Oui, l’eau monte jusqu’à 60 °C. Sur radiateurs à 55 °C, elle est classée A++.
Produit-elle l’eau chaude sanitaire ?
Oui, avec un ballon compatible de la marque, en option.
Le Wi-Fi est-il inclus ?
Non, c’est une option : interface Wi-Fi MAC-587IF-E, application MELCloud.
Est-elle éligible aux aides ?
Les PAC air-eau sont éligibles à MaPrimeRénov’ et aux CEE, sous conditions de ressources et de logement, si l’installation est réalisée par un professionnel RGE.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 18 kW (A35/W18) ; 16 kW (A35/W7)
- Capacité de chauffage (Min./Nom./Max)
- 5,8 / 22 / 27,7 kW (A7/W35)
- COP
- 4,2 (A7/W35)
- SCOP
- 3,88 (35 °C) / 3,23 (55 °C)
- Efficacité nominale du refroidissement EER
- 4,56 (A35W18)
- Label énergétique (refroidissement / chauffage)
- A++ (35 °C) / A++ (55 °C)
- Plage de fonctionnement en ° (refroidissement)
- +10 à +46 °C
- Plage de fonctionnement en ° (chauffage)
- -20 à +21 °C
- Garantie
- 3 ans pièces et 5 ans compresseur (base constructeur France) ; 5 ans toutes pièces si installateur « Spécialiste Ecodan » ; extension possible (conditions réseau…
- Réfrigérant
- R410A (7,1 kg)
- Alimentation (Phase / Fréquence / Tension)
- 3 ~ / 50 / 400
- Liaison frigorifique
- 3/8" flare - 1" (à braser côté module)
- Unité intérieure
- ERSE-YM9ED
- UI : Dimensions H x L x P (mm)
- 950 x 600 x 360 mm
- UI : Poids net
- 64 kg
- Unité extérieure
- PUHZ-SW160YKA
- UE : Dimensions H x L x P (mm)
- 1338 x 1050 x 330 (+40 vannes) mm
- UE : Poids net
- 136 kg
- Poids du colis en kg
- 215 kg (bruts et nets selon les données publiées)
- Wifi intégré
- Non (option (interface Wi-Fi MAC-587IF-E, application MELCloud))
- UE : Pression Acoustique (dB(A))
- 62 dB(A) à 1 m (chauffage)
- Longueur liaison mini-maxi (en mètre)
- jusqu’à 80 mètres
- Dénivelé maxi (en mètre)
- 30 mètres
- Préchargement en gaz pour (en mètre)
- 30 mètres
- Protection (A)
- UE : disjoncteur 25 A (databook) / 20 A courbe D (FIP FR) ; module : régulation 10 A ; appoint 3+6 kW : 16 A
- Type de PAC air-eau
- Bi-bloc (split)
- Puissance chauffage nominale
- 22 kW
- Alimentation électrique
- Triphasé 400 V
- Température d’eau maximale
- 60 °C
- Appoint électrique
- 9 kW intégré
- Puissance sonore UE
- 78 dB(A)
- Production d’eau chaude sanitaire
- Avec ballon compatible (option)
- Gamme
- Mitsubishi Electric Ecodan Power Inverter – Bi-bloc (split)
