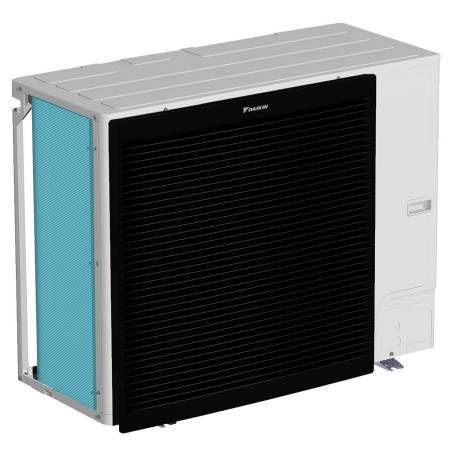

Pompe à chaleur air-eau DAIKIN Altherma 3 R 16 kW - Bi-bloc R32, 60 °C, triphasé (ERLA16DW1 / EBBX16D9W)
- ✓ PAC air-eau bi-bloc réversible
- ✓ Puissance 16 kW en chauffage (A7/W35), 15,9 kW en rafraîchissement
- ✓ Classe A+++ à 35 °C (SCOP 4,68), A++ à 55 °C
- ✓ Eau jusqu’à 60 °C, fonctionne jusqu’à -25 °C extérieur
- ✓ Appoint électrique 9 kW intégré, triphasé 400 V, fluide R32
Daikin Altherma 3 R : choisir une autre version
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais
Service Client
chauffage A7/W35
à 35 °C
SCOP 35 °C
eau maxi
extérieur mini
La Daikin Altherma 3 R 16 kW est-elle faite pour vous ?
Pompe à chaleur air-eau split R-32 de 11 à 16 kW composée d'une unité extérieure ERLA à ventilateur unique et d'un module hydraulique mural EBBX avec appoint électrique intégré. Réversible, elle se combine avec un ballon ECS séparé ; destinée aux maisons de grande surface, idéalement avec émetteurs basse température (départ jusqu'à 60 °C). Ce modèle de 16 kW alimente un circuit d’eau jusqu’à 60 °C.
Deux unités, une liaison frigorifique
L’unité extérieure est reliée au module intérieur par une liaison frigorifique 3/8" - 5/8", jusqu’à 50 m et 30 m de dénivelé. Le fluide R32 est préchargé pour 10 m. Le module se loge à l’intérieur, à l’abri du gel. Dimensions : unité extérieure : 870 x 1100 x 460 mm, 101 kg ; module intérieur : 840 x 440 x 390 mm, 54,5 kg.
Performances
Le constructeur annonce 16 kW en A7/W35. COP de 4,53 à +7 °C extérieur pour une eau à 35 °C. Classe A+++ en basse température (SCOP 4,68), A++ à 55 °C pour des radiateurs (SCOP 3,35).
Température d’eau et grand froid
L’eau de chauffage monte jusqu’à 60 °C : de quoi alimenter des radiateurs. Plage de fonctionnement en chauffage : -25 à +35 °C extérieur. Un appoint électrique de 9 kW intégré prend le relais par grand froid ou en secours.
Rafraîchissement et eau chaude
Réversible : 15,9 kW en rafraîchissement (A35/W18), EER 4,16, sur plancher rafraîchissant ou ventilo-convecteurs. L’eau chaude sanitaire se produit avec un ballon compatible de la marque, en option.
Régulation et pilotage
Interface utilisateur couleur intégrée au module ; options : thermostat Madoka BRC1HHDAK/S/W, thermostats EKRTRB / EKRTWA. Wi-Fi : option (cartouche WLAN BRP069A78 ou module WLAN BRP069A71, application Onecta).
Niveau sonore
Puissance acoustique de l’unité extérieure : 62 dB(A) ; pression sonore : 48 dB(A) en chauffage (distance non précisée ; mesure Daikin en conditions départ 47-55 °C).
Les points forts de la gamme
- Grande puissance (11 à 16 kW) en monophasé 230 V ou triphasé 400 V
- Unité extérieure à ventilateur unique, compacte (870 x 1 100 x 460 mm)
- Fonctionnement garanti jusqu'à -25 °C extérieur, départ d'eau jusqu'à 60 °C
- A+++ en chauffage à 35 °C et A++ à 55 °C
- Réfrigérant R-32 à faible PRP (675)
- Module mural compact (840 x 440 x 390 mm) avec appoint électrique 6 kW (1~) ou 9 kW (3~) intégré
Bien dimensionner sa pompe à chaleur
La puissance se choisit sur les déperditions du logement à la température de base de votre région, pas sur la seule surface. Une PAC trop puissante fonctionne par courts cycles ; trop juste, elle sollicite l’appoint électrique. Votre installateur réalise ce calcul avant la commande ; nous pouvons aussi vous orienter.
Ce que vous recevez
Inclus
- Unité extérieure ERLA16DW1
- Module hydraulique intérieur EBBX16D9W
- Vanne d'arrêt et joints
- Vanne de dérivation de surpression
- Support mural
- Consignes de sécurité, manuels d'installation et d'utilisation
À prévoir pour l’installation
- Liaisons frigorifiques cuivre 3/8" - 5/8" isolées (3 à 50 m ; précharge jusqu'à 10 m, au-delà 0,050 kg/m de R-32)
- Câble d'interconnexion et alimentations électriques avec protections (32 A en 230 V / 16 A en 400 V recommandés pour l'unité extérieure)
- Support / plots anti-vibratiles pour l'unité extérieure
- Cartouche WLAN BRP069A78 ou module WLAN BRP069A71 si pilotage par smartphone
- Ballon ECS séparé avec vanne 3 voies si production d'ECS
- Mise en service par un professionnel F-GAS (RGE pour les aides)
Installation : ce que dit la réglementation F-GAS
Cette pompe à chaleur relie l’unité extérieure au module intérieur par une liaison frigorifique. Sa mise en service doit être faite par un professionnel titulaire de l’attestation de capacité (F-GAS). Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur la Daikin Altherma 3 R 16 kW
Faut-il un frigoriste pour l’installer ?
Oui : la liaison frigorifique et la mise en service exigent un professionnel titulaire de l’attestation de capacité F-GAS.
Peut-elle alimenter des radiateurs ?
Oui, l’eau monte jusqu’à 60 °C. Sur radiateurs à 55 °C, elle est classée A++.
Produit-elle l’eau chaude sanitaire ?
Oui, avec un ballon compatible de la marque, en option.
Le Wi-Fi est-il inclus ?
Non, c’est une option : cartouche WLAN BRP069A78 ou module WLAN BRP069A71, application Onecta.
Est-elle éligible aux aides ?
Les PAC air-eau sont éligibles à MaPrimeRénov’ et aux CEE, sous conditions de ressources et de logement, si l’installation est réalisée par un professionnel RGE.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 15,9 kW (A35/W18) ; 13,8 kW (A35/W7)
- Capacité de chauffage (Min./Nom./Max)
- 16 kW (A7/W35)
- COP
- 4,53 (A7/W35)
- SCOP
- 4,68 (35 °C) / 3,35 (55 °C)
- Efficacité nominale du refroidissement EER
- 4,16 (A35W18)
- Refroidissement SEER à efficacité saisonnière
- 5,76
- Label énergétique (refroidissement / chauffage)
- A+++ (35 °C) / A++ (55 °C)
- Plage de fonctionnement en ° (refroidissement)
- +10 à +43 °C
- Plage de fonctionnement en ° (chauffage)
- -25 à +35 °C
- Garantie
- Daikin France : 2 ans pièces à compter de la mise en service ; extension pièces jusqu'à 5 ou 10 ans selon le modèle via le programme Stand By Me (inscription et entretien annuel obligatoires). Éligibilité de chaque modèle non confirmée.
- Réfrigérant
- R32 (3,8 kg)
- Alimentation (Phase / Fréquence / Tension)
- 3 ~ / 50 / 400
- Liaison frigorifique
- 3/8" - 5/8"
- Unité intérieure
- EBBX16D9W
- UI : Dimensions H x L x P (mm)
- 840 x 440 x 390 mm
- UI : Poids net
- 54,5 kg
- Unité extérieure
- ERLA16DW1
- UE : Dimensions H x L x P (mm)
- 870 x 1100 x 460 mm
- UE : Poids net
- 101 kg
- Poids du colis en kg
- non publié par le constructeur (poids nets : 155,5 kg)
- Wifi intégré
- Non (option (cartouche WLAN BRP069A78 ou module WLAN BRP069A71, application Onecta))
- UE : Pression Acoustique (dB(A))
- 48 dB(A) en chauffage (distance non précisée ; mesure Daikin en conditions départ 47-55 °C)
- Longueur liaison mini-maxi (en mètre)
- jusqu’à 50 mètres
- Dénivelé maxi (en mètre)
- 30 mètres
- Préchargement en gaz pour (en mètre)
- 10 mètres
- Protection (A)
- 16 A recommandés (unité extérieure)
- Type de PAC air-eau
- Bi-bloc (split)
- Puissance chauffage nominale
- 16 kW
- Alimentation électrique
- Triphasé 400 V
- Température d’eau maximale
- 60 °C
- Appoint électrique
- 9 kW intégré
- Puissance sonore UE
- 62 dB(A)
- Production d’eau chaude sanitaire
- Avec ballon compatible (option)
- Gamme
- Daikin Altherma 3 R – Bi-bloc (split)
