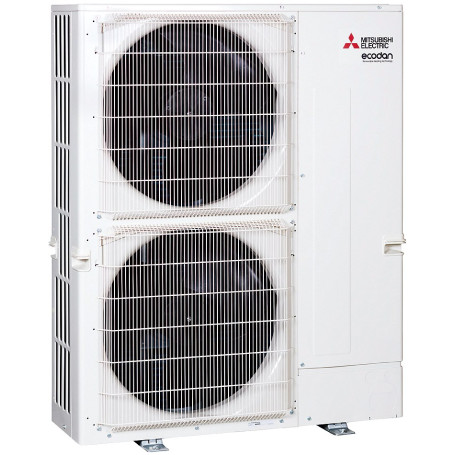

PAC air-eau MITSUBISHI ELECTRIC Ecodan Power Inverter 16 kW (ERST20C-VM2D / PAC-DP01-E / PUHZ-SW120YHA)
- ✓ PAC air-eau avec ballon d’eau chaude intégré réversible
- ✓ Puissance 16 kW en chauffage (A7/W35), 14 kW en rafraîchissement
- ✓ Classe A++ à 35 °C (SCOP 4,17), A++ à 55 °C
- ✓ Eau jusqu’à 60 °C, fonctionne jusqu’à -20 °C extérieur
- ✓ Ballon d’eau chaude 200 L intégré
- ✓ Appoint électrique 2 kW intégré, triphasé 400 V, fluide R410A
Mitsubishi Electric Ecodan Power Inverter : choisir une autre version
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais
Service Client
chauffage A7/W35
ballon ECS intégré
à 35 °C
SCOP 35 °C
eau maxi
La Mitsubishi Electric Ecodan Power Inverter 16 kW est-elle faite pour vous ?
Pompe à chaleur air/eau split réversible au R410A, associant un groupe extérieur Power Inverter PUHZ-SW à un module hydraulique au sol avec ballon d'eau chaude sanitaire inox de 200 L, livré avec son socle bac à condensats pour le rafraîchissement. Elle chauffe, rafraîchit et produit l'eau chaude des maisons individuelles. Ce modèle de 16 kW alimente un circuit d’eau jusqu’à 60 °C et intègre un ballon d’eau chaude de 200 litres.
Deux unités, une liaison frigorifique
L’unité extérieure est reliée au module intérieur par une liaison frigorifique 3/8" - 5/8" flare, jusqu’à 75 m et 30 m de dénivelé. Le fluide R410A est préchargé pour 10 m. Le module se loge à l’intérieur, à l’abri du gel. Dimensions : unité extérieure : 1350 x 950 x 330 (+30 vannes) mm, 130 kg ; ballon : 1600 x 595 x 680 mm, 100 kg ; accessoire (socle bac à condensats pour module ERST) : 270 x 595 x 665 mm, 14,5 kg.
Performances
Le constructeur annonce 16 kW en A7/W35. COP de 4,1 à +7 °C extérieur pour une eau à 35 °C. Classe A++ en basse température (SCOP 4,17), A++ à 55 °C pour des radiateurs (SCOP 3,25).
Température d’eau et grand froid
L’eau de chauffage monte jusqu’à 60 °C : de quoi alimenter des radiateurs. Plage de fonctionnement en chauffage : -20 à +21 °C extérieur. Un appoint électrique de 2 kW intégré prend le relais par grand froid ou en secours.
Rafraîchissement et eau chaude
Réversible : 14 kW en rafraîchissement (A35/W18), EER 4,08, sur plancher rafraîchissant ou ventilo-convecteurs. Le ballon de 200 L intégré produit l’eau chaude sanitaire (classe A+ (profil L, ηwh 138 %)).
Régulation et pilotage
Régulateur FTC (génération D) intégré au module + télécommande principale montée en façade du module (écran rétroéclairé, sonde d'ambiance intégrée, déportable en ambiance) ; modes température de départ fixe, loi d'eau et régulation auto-adaptative ; gestion 2 zones (kit PAC-TZ02-E en option) ; mode silence, mode vacances, programmation horaire ; suivi de l'énergie consommée et produite par mode ; carte SD pour mise en service et diagnostic. Wi-Fi : option (interface Wi-Fi MAC-587IF-E, application MELCloud).
Niveau sonore
Puissance acoustique de l’unité extérieure : 72 dB(A) ; pression sonore : 54 dB(A) à 1 m (chauffage).
Les points forts de la gamme
- Solution tout-en-un : chauffage, rafraîchissement et eau chaude sanitaire (ballon inox duplex 200 L)
- Socle bac à condensats PAC-DP01-E inclus, indispensable au mode rafraîchissement du module ERST
- Classe A++ en chauffage (35 °C et 55 °C) et A+ en eau chaude sanitaire (profil L)
- COP jusqu'à 4,45 à +7 °C / 35 °C (PUHZ-SW100, EN 14511)
- Eau de départ jusqu'à 60 °C, chauffage jusqu'à -20 °C extérieur
- Vase d'expansion primaire 12 L et appoint 2 kW intégrés au module
Bien dimensionner sa pompe à chaleur
La puissance se choisit sur les déperditions du logement à la température de base de votre région, pas sur la seule surface. Une PAC trop puissante fonctionne par courts cycles ; trop juste, elle sollicite l’appoint électrique. Votre installateur réalise ce calcul avant la commande ; nous pouvons aussi vous orienter.
Ce que vous recevez
Inclus
- Unité extérieure PUHZ-SW120YHA
- Ballon ERST20C-VM2D
- Accessoire (socle bac à condensats pour module erst) PAC-DP01-E
- Télécommande principale montée en façade du module
À prévoir pour l’installation
- Liaisons frigorifiques 3/8" - 5/8" flare et câblage d'interconnexion ; charge complementaire de R410A au-dela de 10 m
- Groupe de sécurité sanitaire, vase d'expansion sanitaire et clapet anti-retour sur l'arrivee d'eau froide
- Évacuation des condensats du bac PAC-DP01-E et de l'unité extérieure
- Support ou socle pour l'unité extérieure
- Mise en service par un professionnel F-GAS (RGE pour les aides)
Installation : ce que dit la réglementation F-GAS
Cette pompe à chaleur relie l’unité extérieure au module intérieur par une liaison frigorifique. Sa mise en service doit être faite par un professionnel titulaire de l’attestation de capacité (F-GAS). Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur la Mitsubishi Electric Ecodan Power Inverter 16 kW
Faut-il un frigoriste pour l’installer ?
Oui : la liaison frigorifique et la mise en service exigent un professionnel titulaire de l’attestation de capacité F-GAS.
Peut-elle alimenter des radiateurs ?
Oui, l’eau monte jusqu’à 60 °C. Sur radiateurs à 55 °C, elle est classée A++.
Produit-elle l’eau chaude sanitaire ?
Oui, avec son ballon intégré de 200 L.
Le Wi-Fi est-il inclus ?
Non, c’est une option : interface Wi-Fi MAC-587IF-E, application MELCloud.
Est-elle éligible aux aides ?
Les PAC air-eau sont éligibles à MaPrimeRénov’ et aux CEE, sous conditions de ressources et de logement, si l’installation est réalisée par un professionnel RGE.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 14 kW (A35/W18) ; 12,5 kW (A35/W7)
- Capacité de chauffage (Min./Nom./Max)
- 16 kW (A7/W35)
- COP
- 4,1 (A7/W35)
- SCOP
- 4,17 (35 °C) / 3,25 (55 °C)
- Efficacité nominale du refroidissement EER
- 4,08 (A35W18)
- Label énergétique (refroidissement / chauffage)
- A++ (35 °C) / A++ (55 °C)
- Plage de fonctionnement en ° (refroidissement)
- +10 à +46 °C
- Plage de fonctionnement en ° (chauffage)
- -20 à +21 °C
- Garantie
- 3 ans pièces et 5 ans compresseur (base constructeur France) ; 5 ans toutes pièces si installateur « Spécialiste Ecodan » ; extension possible (conditions réseau…
- Réfrigérant
- R410A (4,6 kg)
- Alimentation (Phase / Fréquence / Tension)
- 3 ~ / 50 / 400
- Liaison frigorifique
- 3/8" - 5/8" flare
- Unité intérieure
- ERST20C-VM2D
- UI : Dimensions H x L x P (mm)
- 1600 x 595 x 680 mm
- UI : Poids net
- 100 kg
- Unité extérieure
- PUHZ-SW120YHA
- UE : Dimensions H x L x P (mm)
- 1350 x 950 x 330 (+30 vannes) mm
- UE : Poids net
- 130 kg
- Poids du colis en kg
- 271,5 kg (bruts et nets selon les données publiées)
- Wifi intégré
- Non (option (interface Wi-Fi MAC-587IF-E, application MELCloud))
- UE : Pression Acoustique (dB(A))
- 54 dB(A) à 1 m (chauffage)
- Longueur liaison mini-maxi (en mètre)
- jusqu’à 75 mètres
- Dénivelé maxi (en mètre)
- 30 mètres
- Préchargement en gaz pour (en mètre)
- 10 mètres
- Protection (A)
- UE : disjoncteur 16 A ; module : régulation 10 A ; appoint 2 kW : 16 A
- Contenance en L
- 200 L
- Type de PAC air-eau
- Avec ballon ECS intégré
- Puissance chauffage nominale
- 16 kW
- Alimentation électrique
- Triphasé 400 V
- Température d’eau maximale
- 60 °C
- Appoint électrique
- 2 kW intégré
- Puissance sonore UE
- 72 dB(A)
- Production d’eau chaude sanitaire
- Ballon 200 L intégré
- Gamme
- Mitsubishi Electric Ecodan Power Inverter – Avec ballon ECS intégré
