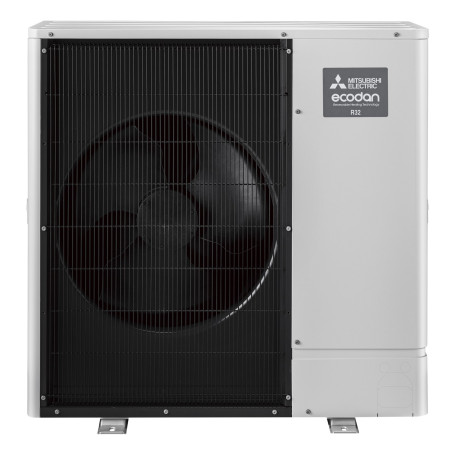

PAC air-eau MITSUBISHI ELECTRIC Ecodan Power Inverter 12 kW - Tout-en-un R32, 68 °C, ballon 200 L (ERST20F-VM2E / PUZ-SWM140VAA)
- ✓ PAC air-eau avec ballon d’eau chaude intégré réversible
- ✓ Puissance 12 kW en chauffage (A7/W35), 14 kW en rafraîchissement
- ✓ Classe A+++ à 35 °C (SCOP 4,51), A++ à 55 °C
- ✓ Eau jusqu’à 68 °C, fonctionne jusqu’à -25 °C extérieur
- ✓ Ballon d’eau chaude 200 L intégré
- ✓ Appoint électrique 2 kW intégré, monophasé 230 V, fluide R32
Mitsubishi Electric Ecodan Power Inverter : choisir une autre version
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais
Service Client
chauffage A7/W35
ballon ECS intégré
à 35 °C
SCOP 35 °C
eau maxi
La Mitsubishi Electric Ecodan Power Inverter 12 kW est-elle faite pour vous ?
Pompe à chaleur air/eau split Ecodan Duo Power Inverter Silence au R32 : unité extérieure PUZ-SWM associée à un module intérieur tout-en-un ERST20F avec ballon d'eau chaude sanitaire inox de 200 L. Triple service chauffage, rafraîchissement et eau chaude pour maisons individuelles. Ce modèle de 12 kW alimente un circuit d’eau jusqu’à 68 °C et intègre un ballon d’eau chaude de 200 litres.
Deux unités, une liaison frigorifique
L’unité extérieure est reliée au module intérieur par une liaison frigorifique 1/4" - 1/2" flare (gaz 5/8" possible), jusqu’à 30 m et 30 m de dénivelé. Le fluide R32 est préchargé pour 30 m. Le module se loge à l’intérieur, à l’abri du gel. Dimensions : unité extérieure : 1040 x 1050 x 480 mm, 113,5 kg ; ballon : 1600 x 595 x 680 mm, 94 kg.
Performances
Le constructeur annonce 12 kW en A7/W35 (modulation 3.50 / 12.00 / 14.40 kW), 13,2 kW à -7 °C extérieur. COP de 4,77 à +7 °C extérieur pour une eau à 35 °C. Classe A+++ en basse température (SCOP 4,51), A++ à 55 °C pour des radiateurs (SCOP 3,47).
Température d’eau et grand froid
L’eau de chauffage monte jusqu’à 68 °C : de quoi alimenter des radiateurs. Plage de fonctionnement en chauffage : -25 à +24 (ECS : -25 à +42) °C extérieur. Un appoint électrique de 2 kW intégré prend le relais par grand froid ou en secours.
Rafraîchissement et eau chaude
Réversible : 14 kW en rafraîchissement (A35/W18), EER 3,75, sur plancher rafraîchissant ou ventilo-convecteurs. Le ballon de 200 L intégré produit l’eau chaude sanitaire (classe A+ (profil L, ηwh 131 %)).
Régulation et pilotage
Régulateur FTC intégré + télécommande principale tactile couleur rétroéclairée avec sonde d'ambiance, déportable ; loi d'eau, température d'eau fixe ou mode auto-adaptatif ; gestion 2 zones ; suivi des consommations par mode ; compatible SG Ready ; modes silence, vacances, séchage de dalle. Wi-Fi : option (interface Wi-Fi MAC-587IF-E, application MELCloud).
Niveau sonore
Puissance acoustique de l’unité extérieure : 58 dB(A) ; pression sonore : 46 dB(A) à 1 m en chauffage (49 dB(A) en froid).
Les points forts de la gamme
- Fonctionnement garanti en chauffage jusqu'à -25 °C extérieur
- Eau de départ jusqu'à 68 °C sans appoint électrique
- Ballon ECS 200 L en acier inoxydable duplex intégré (profil L, classe ECS A+)
- COP jusqu'à 5,02 à +7 °C / 35 °C (EN 14511), classe A+++ à 35 °C et A++ à 55 °C
- Réversible de série : rafraîchissement (eau jusqu'à 5 °C)
- Télécommande tactile couleur déportable avec sonde d'ambiance et suivi des consommations
- Gestion de 2 zones de chauffage à régimes d'eau différents, compatible SG Ready
Bien dimensionner sa pompe à chaleur
La puissance se choisit sur les déperditions du logement à la température de base de votre région, pas sur la seule surface. Une PAC trop puissante fonctionne par courts cycles ; trop juste, elle sollicite l’appoint électrique. Votre installateur réalise ce calcul avant la commande ; nous pouvons aussi vous orienter.
Ce que vous recevez
Inclus
- Unité extérieure PUZ-SWM140VAA
- Ballon ERST20F-VM2E
- Télécommande principale montée en façade du module
À prévoir pour l’installation
- Liaisons frigorifiques cuivre 1/4" - 1/2" (ou 5/8") flare, isolées
- Câble de liaison module / unité extérieure
- Protections électriques (disjoncteurs unité extérieure, appoint, carte de régulation)
- Support ou pieds pour l'unité extérieure, évacuation des condensats
- Groupe de sécurité / raccordements sanitaires et vase d'expansion sanitaire selon installation
- Mise en service par un professionnel F-GAS (RGE pour les aides)
Installation : ce que dit la réglementation F-GAS
Cette pompe à chaleur relie l’unité extérieure au module intérieur par une liaison frigorifique. Sa mise en service doit être faite par un professionnel titulaire de l’attestation de capacité (F-GAS). Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur la Mitsubishi Electric Ecodan Power Inverter 12 kW
Faut-il un frigoriste pour l’installer ?
Oui : la liaison frigorifique et la mise en service exigent un professionnel titulaire de l’attestation de capacité F-GAS.
Peut-elle alimenter des radiateurs ?
Oui, l’eau monte jusqu’à 68 °C. Sur radiateurs à 55 °C, elle est classée A++.
Produit-elle l’eau chaude sanitaire ?
Oui, avec son ballon intégré de 200 L.
Le Wi-Fi est-il inclus ?
Non, c’est une option : interface Wi-Fi MAC-587IF-E, application MELCloud.
Est-elle éligible aux aides ?
Les PAC air-eau sont éligibles à MaPrimeRénov’ et aux CEE, sous conditions de ressources et de logement, si l’installation est réalisée par un professionnel RGE.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 14 kW (A35/W18) ; 12,5 kW (A35/W7)
- Capacité de chauffage (Min./Nom./Max)
- 3,5 / 12 / 14,4 kW (A7/W35)
- COP
- 4,77 (A7/W35)
- SCOP
- 4,51 (35 °C) / 3,47 (55 °C)
- Efficacité nominale du refroidissement EER
- 3,75 (A35W18)
- Label énergétique (refroidissement / chauffage)
- A+++ (35 °C) / A++ (55 °C)
- Plage de fonctionnement en ° (refroidissement)
- +10 à +52 °C
- Plage de fonctionnement en ° (chauffage)
- -25 à +24 (ECS : -25 à +42) °C
- Garantie
- 3 ans pièces et 5 ans compresseur ; 5 ans pièces si installateur « Spécialiste Ecodan » ; extension possible jusqu'à 10 ans (conditions : réseau Home Partenaire…
- Réfrigérant
- R32 (1,8 kg)
- Alimentation (Phase / Fréquence / Tension)
- 1 ~ / 50 / 230
- Liaison frigorifique
- 1/4" - 1/2" flare (gaz 5/8" possible)
- Unité intérieure
- ERST20F-VM2E
- UI : Dimensions H x L x P (mm)
- 1600 x 595 x 680 mm
- UI : Poids net
- 94 kg
- Unité extérieure
- PUZ-SWM140VAA
- UE : Dimensions H x L x P (mm)
- 1040 x 1050 x 480 mm
- UE : Poids net
- 113,5 kg
- Poids du colis en kg
- non publié par le constructeur (poids nets : 207,5 kg)
- Wifi intégré
- Non (option (interface Wi-Fi MAC-587IF-E, application MELCloud))
- UE : Pression Acoustique (dB(A))
- 46 dB(A) à 1 m en chauffage (49 dB(A) en froid)
- Longueur liaison mini-maxi (en mètre)
- jusqu’à 30 mètres
- Dénivelé maxi (en mètre)
- 30 mètres
- Préchargement en gaz pour (en mètre)
- 30 mètres
- Protection (A)
- UE : disjoncteur 32 A (1~ 230 V) ; appoint 2 kW du module : 16 A ; carte de régulation du module : 10 A si alimentation séparée
- Contenance en L
- 200 L
- Type de PAC air-eau
- Avec ballon ECS intégré
- Puissance chauffage nominale
- 12 kW
- Alimentation électrique
- Monophasé 230 V
- Température d’eau maximale
- 68 °C
- Appoint électrique
- 2 kW intégré
- Puissance sonore UE
- 58 dB(A)
- Production d’eau chaude sanitaire
- Ballon 200 L intégré
- Gamme
- Mitsubishi Electric Ecodan Power Inverter – Avec ballon ECS intégré
