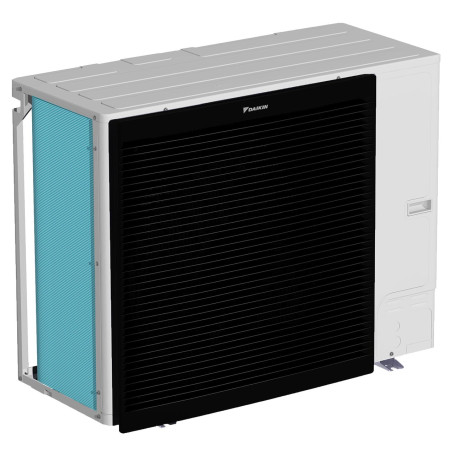

PAC air-eau DAIKIN Altherma 3 R ECH2O 12 kW - Bi-bloc avec ballon R32, 60 °C, ballon 477 L, triphasé (ERLA14DW1 / EBSX16P50D)
- ✓ PAC air-eau avec ballon d’eau chaude intégré réversible
- ✓ Puissance 12 kW en chauffage (A7/W35), 12,9 kW en rafraîchissement
- ✓ Classe A+++ à 35 °C (SCOP 4,68), A++ à 55 °C
- ✓ Eau jusqu’à 60 °C, fonctionne jusqu’à -25 °C extérieur
- ✓ Ballon d’eau chaude 477 L intégré
- ✓ Triphasé 400 v, fluide R32
Daikin Altherma 3 R ECH2O : choisir une autre version
Paiement sécurisé 3D Secure
Paiement CB en 3X et 4X sans frais
Service Client
chauffage A7/W35
ballon ECS intégré
à 35 °C
SCOP 35 °C
eau maxi
La Daikin Altherma 3 R ECH2O 12 kW est-elle faite pour vous ?
Pompe à chaleur air-eau split R-32 de 11 à 16 kW associée à un module intérieur au sol ECH2O : réservoir de stockage en polypropylène de 300 ou 500 l qui produit l'eau chaude sanitaire selon le principe de l'eau fraîche. Les versions EBSX acceptent un solaire thermique drain-back, les EBSXB un solaire pressurisé ou une seconde source de chaleur ; réversible, pour grandes maisons. Ce modèle de 12 kW alimente un circuit d’eau jusqu’à 60 °C et intègre un ballon d’eau chaude de 477 litres.
Deux unités, une liaison frigorifique
L’unité extérieure est reliée au module intérieur par une liaison frigorifique 3/8" - 5/8", jusqu’à 50 m et 30 m de dénivelé. Le fluide R32 est préchargé pour 10 m. Le module se loge à l’intérieur, à l’abri du gel. Dimensions : unité extérieure : 870 x 1100 x 460 mm, 101 kg ; module intérieur + ballon ECH2O : 1910 x 792 x 817 mm, 114 kg.
Performances
Le constructeur annonce 12 kW en A7/W35. COP de 4,87 à +7 °C extérieur pour une eau à 35 °C. Classe A+++ en basse température (SCOP 4,68), A++ à 55 °C pour des radiateurs (SCOP 3,26).
Température d’eau et grand froid
L’eau de chauffage monte jusqu’à 60 °C : de quoi alimenter des radiateurs. Plage de fonctionnement en chauffage : -25 à +35 °C extérieur.
Rafraîchissement et eau chaude
Réversible : 12,9 kW en rafraîchissement (A35/W7), EER 2,98, sur plancher rafraîchissant ou ventilo-convecteurs. Le ballon de 477 L intégré produit l’eau chaude sanitaire (classe A+ (profil XL)).
Régulation et pilotage
Interface utilisateur couleur intégrée au module ; options : thermostat Madoka BRC1HHDAK/S/W, thermostats EKRTRB / EKRTWA. Wi-Fi : option (cartouche WLAN BRP069A78 ou module WLAN BRP069A71, application Onecta).
Niveau sonore
Puissance acoustique de l’unité extérieure : 62 dB(A) ; pression sonore : 48 dB(A) en chauffage (distance non précisée ; mesure Daikin en conditions départ 47-55 °C).
Les points forts de la gamme
- Principe de l'eau fraîche : eau chaude sanitaire hygiénique, sans désinfection anti-légionelle thermique
- Réservoir en polypropylène sans corrosion, ni anode, ni tartre
- Appoint solaire thermique possible
- Grande puissance (11 à 16 kW) en monophasé 230 V ou triphasé 400 V
- Unité extérieure à ventilateur unique, compacte (870 x 1 100 x 460 mm)
- Fonctionnement garanti jusqu'à -25 °C extérieur, départ d'eau jusqu'à 60 °C
- A+++ en chauffage à 35 °C et A++ à 55 °C
Bien dimensionner sa pompe à chaleur
La puissance se choisit sur les déperditions du logement à la température de base de votre région, pas sur la seule surface. Une PAC trop puissante fonctionne par courts cycles ; trop juste, elle sollicite l’appoint électrique. Votre installateur réalise ce calcul avant la commande ; nous pouvons aussi vous orienter.
Ce que vous recevez
Inclus
- Unité extérieure ERLA14DW1
- Module intérieur + ballon ech2o EBSX16P50D
- Poignées de transport, clé de montage, vanne d'arrêt, joints, raccord de débordement, flexible de bac à condensats, manchette de cheminée
- Consignes de sécurité, manuels d'installation et d'utilisation
À prévoir pour l’installation
- Liaisons frigorifiques cuivre 3/8" - 5/8" isolées (3 à 50 m ; précharge jusqu'à 10 m, au-delà 0,050 kg/m de R-32)
- Câble d'interconnexion et alimentations électriques avec protections (32 A en 230 V / 16 A en 400 V recommandés pour l'unité extérieure)
- Support / plots anti-vibratiles pour l'unité extérieure
- Cartouche WLAN BRP069A78 ou module WLAN BRP069A71 si pilotage par smartphone
- Appoint électrique optionnel EKECBUAF6V (non inclus)
- Capteurs et station solaire si raccordement solaire thermique
- Mise en service par un professionnel F-GAS (RGE pour les aides)
Installation : ce que dit la réglementation F-GAS
Cette pompe à chaleur relie l’unité extérieure au module intérieur par une liaison frigorifique. Sa mise en service doit être faite par un professionnel titulaire de l’attestation de capacité (F-GAS). Deux solutions :
Vous avez votre installateur : transmettez-nous le CERFA d’assemblage signé et tamponné pour valider la livraison.
Vous n’en avez pas : notre réseau de partenaires certifiés intervient selon votre département.
Questions fréquentes sur la Daikin Altherma 3 R ECH2O 12 kW
Faut-il un frigoriste pour l’installer ?
Oui : la liaison frigorifique et la mise en service exigent un professionnel titulaire de l’attestation de capacité F-GAS.
Peut-elle alimenter des radiateurs ?
Oui, l’eau monte jusqu’à 60 °C. Sur radiateurs à 55 °C, elle est classée A++.
Produit-elle l’eau chaude sanitaire ?
Oui, avec son ballon intégré de 477 L.
Le Wi-Fi est-il inclus ?
Non, c’est une option : cartouche WLAN BRP069A78 ou module WLAN BRP069A71, application Onecta.
Est-elle éligible aux aides ?
Les PAC air-eau sont éligibles à MaPrimeRénov’ et aux CEE, sous conditions de ressources et de logement, si l’installation est réalisée par un professionnel RGE.
Fiche technique
- Capacité de refroidissement (Min./Nom./Max)
- 12,9 kW (A35/W7)
- Capacité de chauffage (Min./Nom./Max)
- 12 kW (A7/W35)
- COP
- 4,87 (A7/W35)
- SCOP
- 4,68 (35 °C) / 3,26 (55 °C)
- Efficacité nominale du refroidissement EER
- 2,98 (A35W7)
- Label énergétique (refroidissement / chauffage)
- A+++ (35 °C) / A++ (55 °C)
- Plage de fonctionnement en ° (refroidissement)
- +10 à +43 °C
- Plage de fonctionnement en ° (chauffage)
- -25 à +35 °C
- Garantie
- Daikin France : 2 ans pièces à compter de la mise en service ; extension pièces jusqu'à 5 ou 10 ans selon le modèle via le programme Stand By Me (inscription et entretien annuel obligatoires). Éligibilité de chaque modèle non confirmée.
- Réfrigérant
- R32 (3,8 kg)
- Alimentation (Phase / Fréquence / Tension)
- 3 ~ / 50 / 400
- Liaison frigorifique
- 3/8" - 5/8"
- Unité intérieure
- EBSX16P50D
- UI : Dimensions H x L x P (mm)
- 1910 x 792 x 817 mm
- UI : Poids net
- 114 kg
- Unité extérieure
- ERLA14DW1
- UE : Dimensions H x L x P (mm)
- 870 x 1100 x 460 mm
- UE : Poids net
- 101 kg
- Poids du colis en kg
- non publié par le constructeur (poids nets : 215 kg)
- Wifi intégré
- Non (option (cartouche WLAN BRP069A78 ou module WLAN BRP069A71, application Onecta))
- UE : Pression Acoustique (dB(A))
- 48 dB(A) en chauffage (distance non précisée ; mesure Daikin en conditions départ 47-55 °C)
- Longueur liaison mini-maxi (en mètre)
- jusqu’à 50 mètres
- Dénivelé maxi (en mètre)
- 30 mètres
- Préchargement en gaz pour (en mètre)
- 10 mètres
- Protection (A)
- 16 A recommandés (unité extérieure)
- Contenance en L
- 477 L
- Type de PAC air-eau
- Avec ballon ECS intégré
- Puissance chauffage nominale
- 12 kW
- Alimentation électrique
- Triphasé 400 V
- Température d’eau maximale
- 60 °C
- Puissance sonore UE
- 62 dB(A)
- Production d’eau chaude sanitaire
- Ballon 477 L intégré
- Gamme
- Daikin Altherma 3 R ECH2O – Avec ballon ECS intégré
